原创

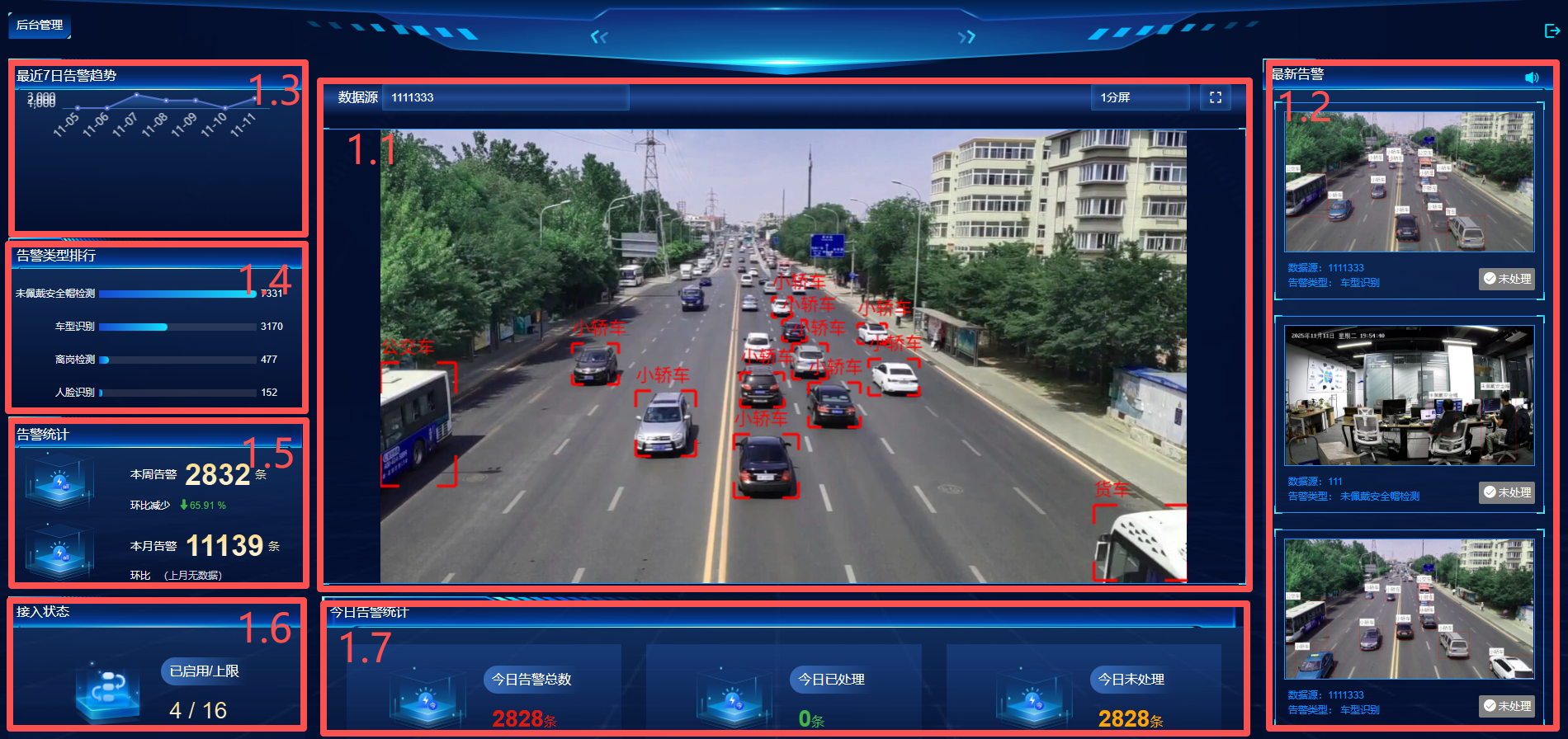

《对接设备全部接口Beta5.0》实时画面

1.业务场景


1.1 播放实时画面以及实时检测结果可视化

视频流播放以及实时检测结果可视化前端示例代码（点击此处跳转）
接口调用顺序： 2.1 -> 2.2 -> 2.3 ->2.4
说明：
2.1：获取画面播放相关的端口号
2.2：获取视频列表，仅status为1的视频可以播放实时画面
2.3：获取播放链接
2.4：订阅mqtt实时检测消息，获取正在播放的实时画面的实时检测结果

1.2 实时告警

接口调用顺序：2.4

1.3 最近7日告警趋势

接口调用顺序：2.5
示例：http://盒子IP:9092/ks/alert/count?group_by=alert_time&start_time=1752595200

1.4 告警类型排行

接口调用顺序：2.5
示例：http://盒子IP:9092/ks/alert/count?group_by=alg_display_name

1.5 告警统计

接口调用顺序：2.5
本周告警示例：http://盒子IP:9092/ks/alert/count?start_time=1748707200

1.6 接入状态

接口调用顺序： 2.2 -> 2.1
2.2分子，status为1表示启用状态
2.1分母，max_source

1.7 今日告警统计

接口调用顺序：2.5
示例：http://盒子IP:9092/ks/alert/count?start_time=1753113600&group_by=alert_time

2.原子接口

2.1. 查询数据源

  • 接口功能描述：查询数据源，不传参表示查询所有数据源；
  • 接口路径：[GET] http://盒子IP:9092/ks/source；
  • Header请求参数说明；
参数名称 数据类型 是否必须 说明
Authorization String 是 'Bearer ' + token; token通过获取token接口获取
* Query请求参数说明；
参数名称数据类型是否必须说明
idString否数据源ID

表. 请求参数

  • 响应参数说明；
参数名称数据类型是否必须说明
error_codeInt是返回响应码
0: 成功
-1: 客户端错误
-2: 服务端错误
messageString是返回响应信息
dataObject是返回数据
  • 响应示例；
项目 详情
报文格式JSON
请求方法GET/POST（需补充）
接口地址（需补充）
报文说明摄像头数据源查询响应报文
报文内容
{
    "error_code": 0,
    "message": "查询数据源成功！",
    "data": [
        {
            "id": "690dde04eb712e104fa98c25",
            "desc": "159",
            "index": 0,
            "detail": {
                "ipv4": "192.168.1.14",
                "brand": "2",
                "stream": ":554/h264/ch1/main/av_stream",
                "password": "Admin123",
                "protocol": "rtsp",
                "rtsptype": "gen",
                "username": "admin",
                "stream_url": "rtsp://admin:Admin123@192.168.1.14:554/h264/ch1/main/av_stream"
            },
            "type": "camera",
            "stream": {
                "app": "a80c9349-39f5-4b77-a221-13e326fc425c",
                "url": "rtsp://127.0.0.1:554/a80c9349-39f5-4b77-a221-13e326fc425c/690dde04eb712e104fa98c25",
                "audio": {
                    "codec": "g711a",
                    "ready": true,
                    "channels": 1,
                    "sample_bit": 16,
                    "sample_rate": 8000
                },
                "video": {
                    "codec": "h265",
                    "ready": true,
                    "width": 1920,
                    "height": 1080
                },
                "stream": "690dde04eb712e104fa98c25",
                "is_online": true,
                "origin_ip": "192.168.1.14",
                "image_size": {
                    "draw": [
                        1280,
                        720
                    ],
                    "infer": 640
                },
                "origin_url": "rtsp://admin:Admin123@192.168.1.14:554/h264/ch1/main/av_stream"
            },
            "alg": {
                "helmet": {
                    "bbox": {
                        "lines": [],
                        "polygons": []
                    },
                    "plan": {
                        "1": [[0,86400]],
                        "2": [[0,86400]],
                        "3": [[0,86400]],
                        "4": [[0,86400]],
                        "5": [[0,86400]],
                        "6": [[0,86400]],
                        "7": [[0,86400]]
                    },
                    "alg_type": "general",
                    "model_args": {
                        "zql_helmet": {
                            "conf_thres": 0.45
                        },
                        "zql_person": {
                            "conf_thres": 0.6
                        },
                        "zql_helmet_classify": {
                            "conf_thres": 0.7
                        }
                    },
                    "alert_window": {
                        "type": "interval_threshold_window",
                        "length": 5,
                        "interval": 5,
                        "threshold": 3
                    },
                    "hazard_level": "",
                    "reserved_args": {
                        "show": "false",
                        "sound_text": "未佩戴安全帽检测告警",
                        "extra_model": {
                            "zql_helmet_classify": 1
                        },
                        "display_name": "未佩戴安全帽检测"
                    }
                }
            },
            "video_record": 0,
            "status": 1
        }
    ]
}
项目详情
报文格式JSON
   
报文内容
 

2.2. 订阅实时视频流

  • 接口功能描述：订阅实时画面，获取实时画面播放地址；
  • 接口路径：[GET] http://盒子IP:9092/stream/live/subscribe；
  • Header请求参数说明；
参数名称 数据类型 是否必须 说明
Authorization String 是 'Bearer ' + token; token通过获取token接口获取
* Query请求参数说明；
参数名称数据类型是否必须说明
source_idString是数据源ID

表. 请求参数

  • 请求示例；
项目详情
请求格式Query String
source_id6593d066522e4b1f0c6b95f6
  • 响应参数说明；
参数名称数据类型是否必须说明
error_codeInt是返回响应码
0: 成功
-1: 客户端错误
-2: 服务端错误
messageString是返回响应信息
dataObject是返回视频流地址
  • 响应示例；
项目 详情
报文格式JSON
报文内容
{
    "error_code": 0,
    "message": "订阅实时视频流成功！",
    "data": "http://127.0.0.1:1985/index/api/webrtc?app=a80c9349-39f5-4b77-a221-13e326fc425c&stream=690dde04eb712e104fa98c25&type=play"
}

2.3. 实时分析结果

  • 接口功能描述：实时订阅实时分析结果（播放流时产生MQTT消息），用于前端播放时实时画框；
  • topic： ks/video_detection, 用户名:"work", 密码:"Bjhmdys@202010"；
  • 对应平台位置：【实时画面】
  • 响应示例。
项目 详情
报文格式

JSON
报文内容
{
    "msg_id": "uuid",
    "msg_type": "video_detection",
    "time": "2024-01-23 10:25:36.216528",
    "data": {
        "time": "1705976735.391402",
        "hit": false,
        "hazard_level": "", //危险等级
        "source": {
            "id": "摄像头id",
            "ipv4": "摄像头ip",
            "desc": "摄像头描述"
        },
        "alg": {
            "type": "算法类型",
            "name": "算法英文名称",
            "ch_name": "算法中文名称",
        },
        "reserved_data": {
            "bbox": {
                "rectangles": [{
                		//左上角、右下角坐标
                        "xyxy": [680, 198, 1178, 696],
                        "color": [0, 0, 255], //BGR颜色
                        "conf": 0.91, //置信度
                        "label": "未佩戴安全帽", //标签
                        "ext": {} //扩展字段
                    }
                ] //矩形数组
                "polygons": {
                    "xxxxxx": { //多边形id
                        "name": "离岗检测", //多边形名称
                        "color": [0, 0, 255], //BGR颜色
                        "polygon": [ //顶点坐标
                            [568, 205],
                            [920, 140],
                            [843, 471],
                            [576, 471]
                        ],
                        "ext": {} //扩展字段
                    }
                } //多边形对象
                "lines": {
                    "xxxxxx": { //线段id
                        "name": "线段1", //线段名称
                        //顶点坐标
                        "line": [[680, 198], [1178, 696]],
                        "color": [0, 0, 255], //BGR颜色
                        "ext": {} //扩展字段
                    }
                } //线段对象
            }
        }
    }
}

2.4. 实时告警信息

  • 接口功能描述：实时订阅盒子告警；
  • topic：ks/sink_alert, 用户名:"work", 密码:"Bjhmdys@202010"；
  • 对应平台位置：【实时画面】右侧【最新告警】模块
  • 响应示例。
项目 详情
报文格式

JSON
报文内容
{
"msg_id": "uuid",
"msg_type": "alert",
"time": "发送时间",
"data": {
	"id": "告警id",
	"alert_time": "时间戳",
	"source_id": "摄像头ID,对应新增摄像头的ID",
	"source_desc": "摄像头描述",
        "source_ipv4": "摄像头IP",
	"alg_name": "算法名称",
	"alg_display_name": "算法显示名称",
        "hazard_level": "危害等级",
	"image": "图片路径，访问需要加上代理http://设备IP:9092/staticdata+图片路径",
	"reserved_data": "人脸告警才有数据",
        "video": "视频二进制数据",
	"status": "摄像头状态"// 1: 启用，-1：停用
        "desc": [],
        "llm_status": "大模型复审状态"
	}
}
reserved_data
{
group:{
	"id": "666825ae5dc58a319bb9c1e8",
	"name": "分组名称"
},
face:[{
	"id": "6594e027522e4bbbcfe12194（唯一ID）",
	"name": "姓名",
	"age": "年龄",
	"sex": "性别",
	"desc": "描述",
	"update_time": "时间戳",
	"lib_image": "底库人脸图片",
	"cap_image": "抓拍人脸图片",
	"conf": "比对置信度"
	}]
 }

2.5. 告警统计

  • 接口功能描述：获取首页告警统计；
  • 接口路径：[GET] http://盒子IP:9092/ks/alert/count；
  • Header 请求参数说明：
参数名称 数据类型 是否必须 说明
Authorization String 是 'Bearer ' + token; token通过获取token接口获取
* Query 请求参数说明：
参数名称数据类型是否必须说明
group_byString否对查询结果分组
alert_time为根据时间分组；
alg_display_name为根据算法名称分组
start_timeInt否开始时间秒数

表. 请求参数

  • 请求示例；
项目详情
请求格式Query String
start_time1753113600
group_byalert_time
  • 响应参数说明；
参数名称数据类型说明
error_codeInt返回响应码
0: 成功
-1: 客户端错误
-2: 服务端错误
messageString返回响应信息
dataObject或Int告警统计数据

表. 请求参数

  • 响应示例。
项目详情
报文格式JSON
报文内容{
    "error_code": 0,
    "message": "查询告警成功！",
    "data": {
        "2025-07-22": {
                "1": 110,// 未处理告警数
                "2": 6,// 已确认告警数
                "3": 10,// 误报告警数
        }
    }
}
