系统运维

1. 系统状态

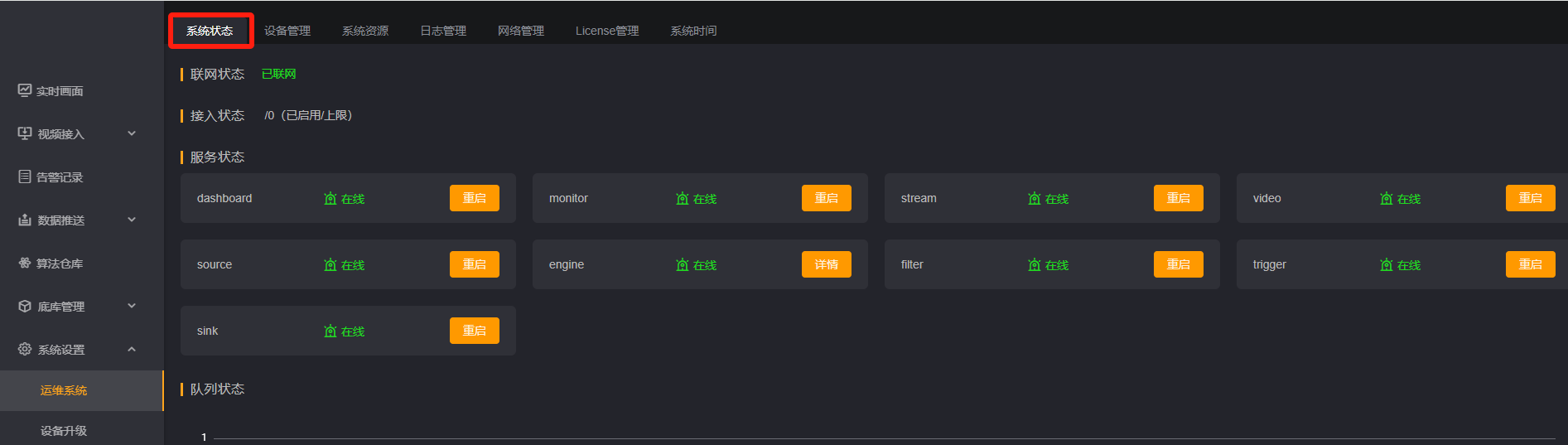

• 系统状态显示设备状态，设备联网状态指示设备是否联网，服务状态指示微服务状态，队列状态指示队列内数据量*（该功能通常用于设备厂商调试设备时使用，请在专业工程师指导下进行操作）*。

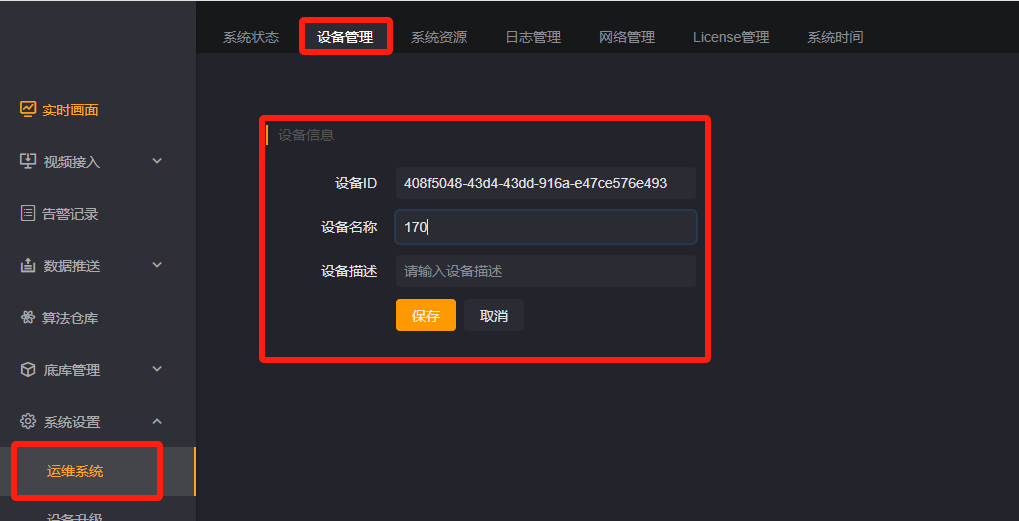

2. 设备管理

• “设备管理”用于配置设备信息；设备ID为设备唯一标识（不可修改），可根据需要填写设备名称和设备描述。

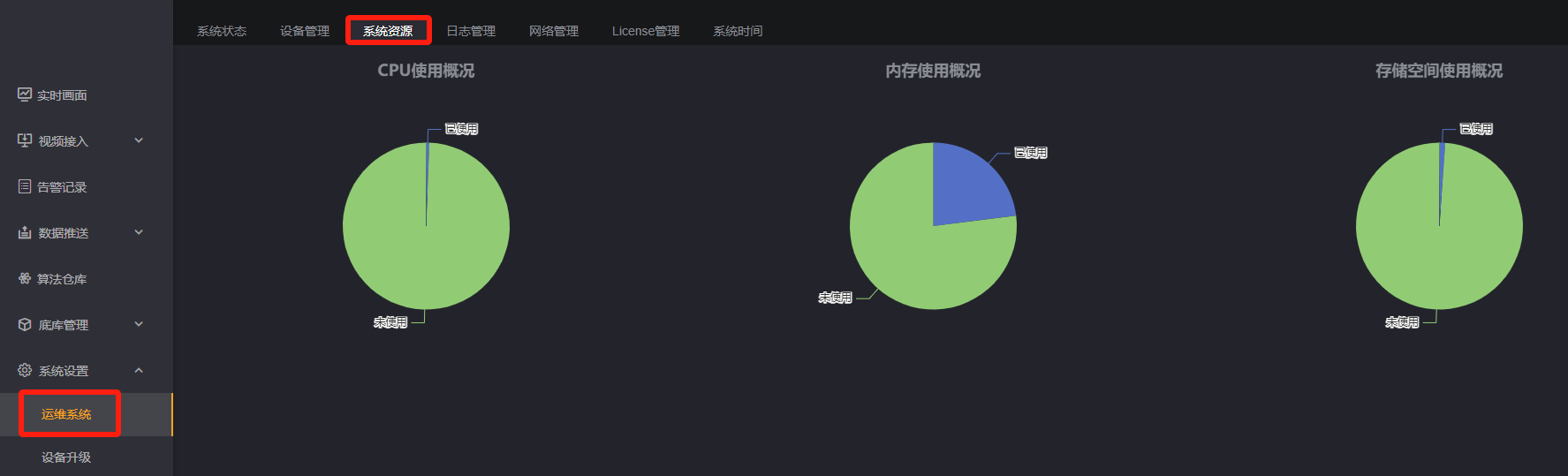

3. 系统资源

• “系统资源”用于显示设备CPU、内存、存储空间使用情况。

• 设备7*24小时工作，产生的告警数据占满存储空间后，会自动清除旧数据。

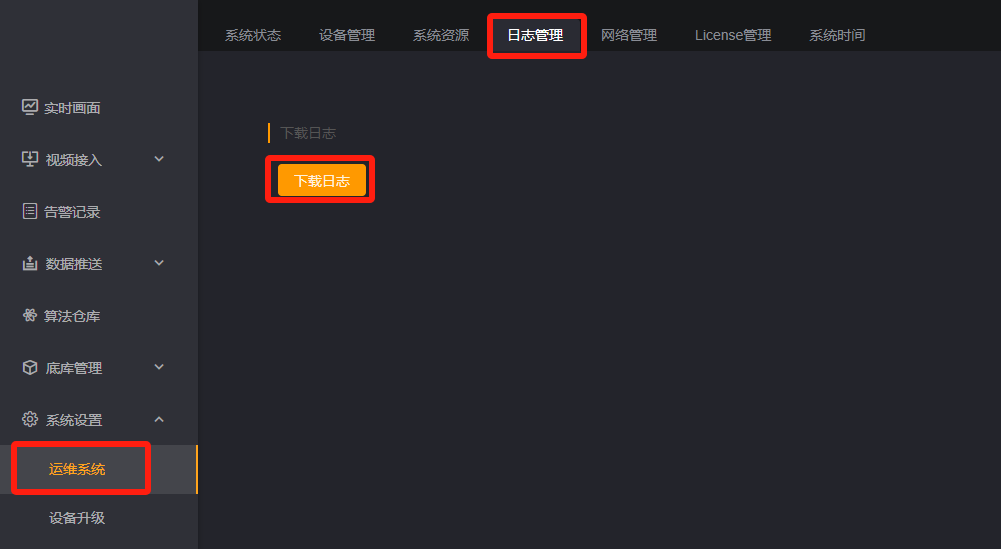

4. 日志管理

“日志管理”中通过点击【下载日志】按钮，下载日志至本地。

5. 网络管理

6. License管理

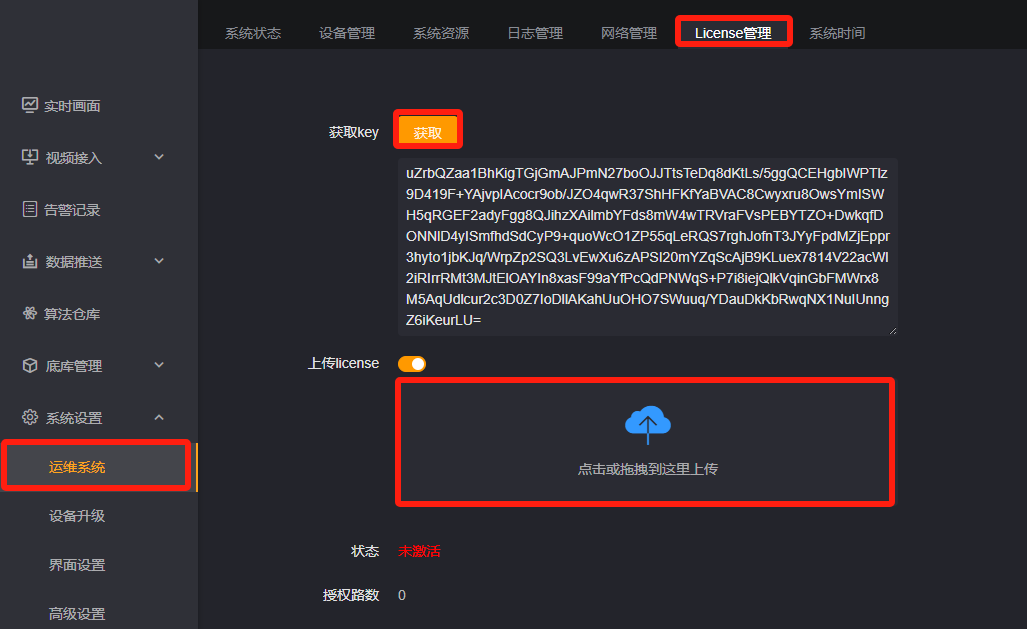

• License管理用于系统鉴权管理，设备初始化时点击【获取】按钮，并将key发送至产品供应商获取License用于获取授权文件。

7. 系统时间

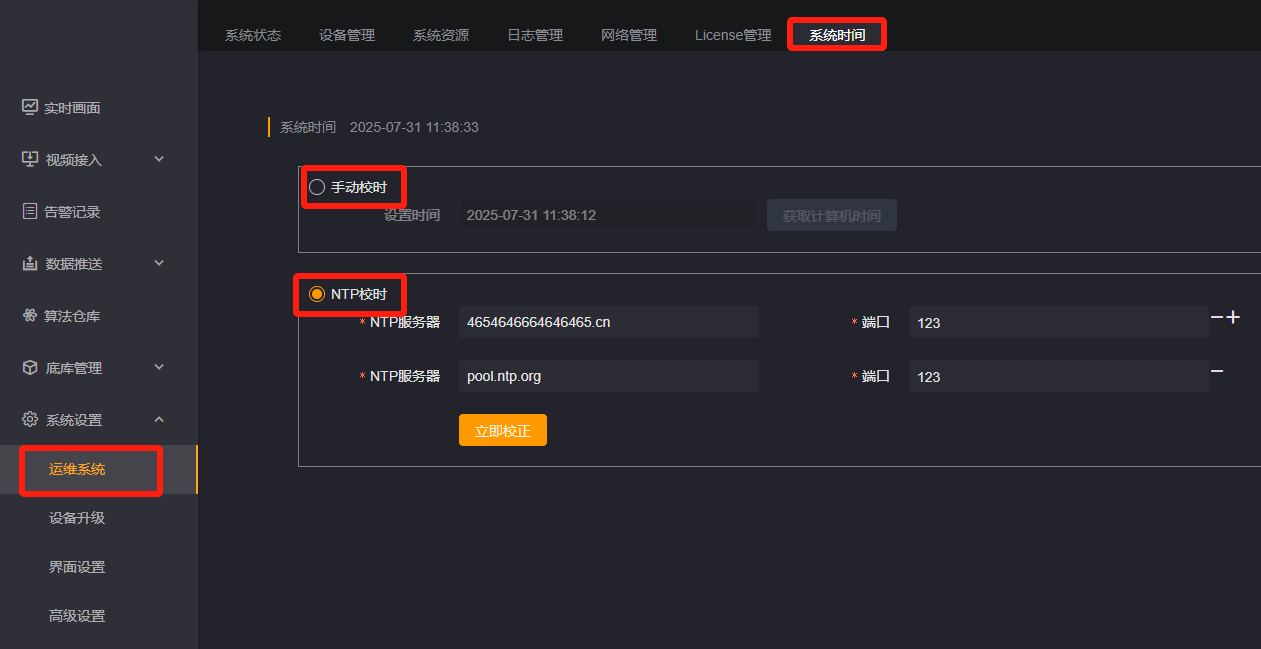

• 系统时间用于系统时间管理，支持“手动校时”与“ntp校时”两种模式。手动校时模式下，点击【获取计算机时间】按钮可获取电脑当前时间，点击【修改】按钮可进行保存；ntp校时模式下，可以设置ntp服务器，点击【保存】即可基于ntp服务器定时自动校时，同时用户也可以点击【立即校正】立即校正一次。

设备升级

升级包下载地址
百度网盘链接: https://pan.baidu.com/s/14UL_nNlazgkkxwZ4RvtoAQ?pwd=0000
提取码：0000

1.升级方法

用户在做版本升级时，务必需要满足两个基本原则：

• 升级版本必须一个一个版本的升级，不能跳跃式的升级。如设备版本号是3.2.5，那么基于此版本，只能下载3.2.6升级包导入升级，然后再下载3.2.7导入升级，以此类推
• 升级包和算法包都需升级 ，升级包版本不可跳跃式升级，算法包需等待升级完成后导入最后一个版本。

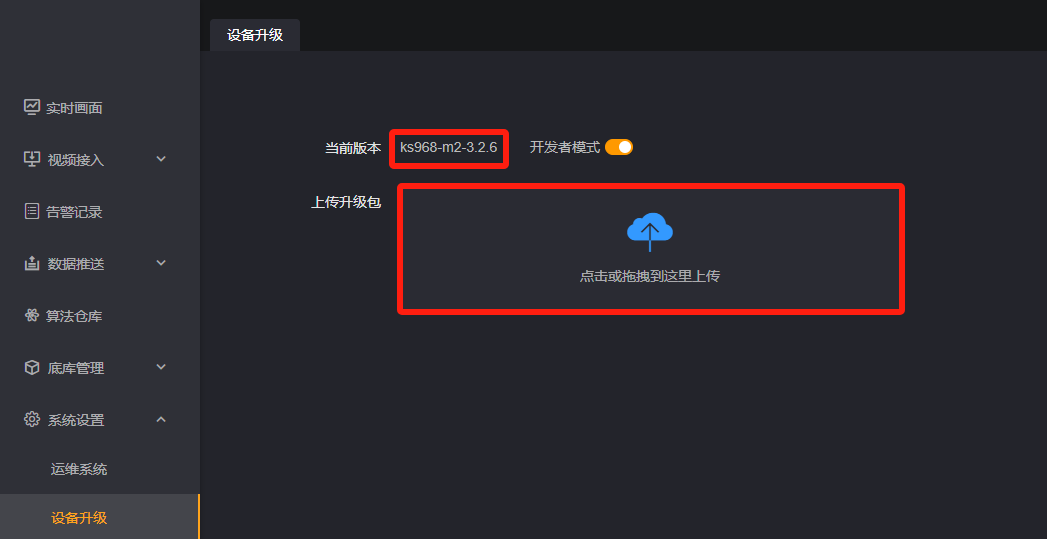

首先查询设备当前的型号和版本，在设备系统页面，在左侧边栏找到【系统设置】-【设备升级】，如下图：

【ks968-m2-3.2.6】，其中ks968-m2是设备型号，3.2.6是设备版本号，基于这两个信息，从网盘找到对应型号的最邻近的新软件包：

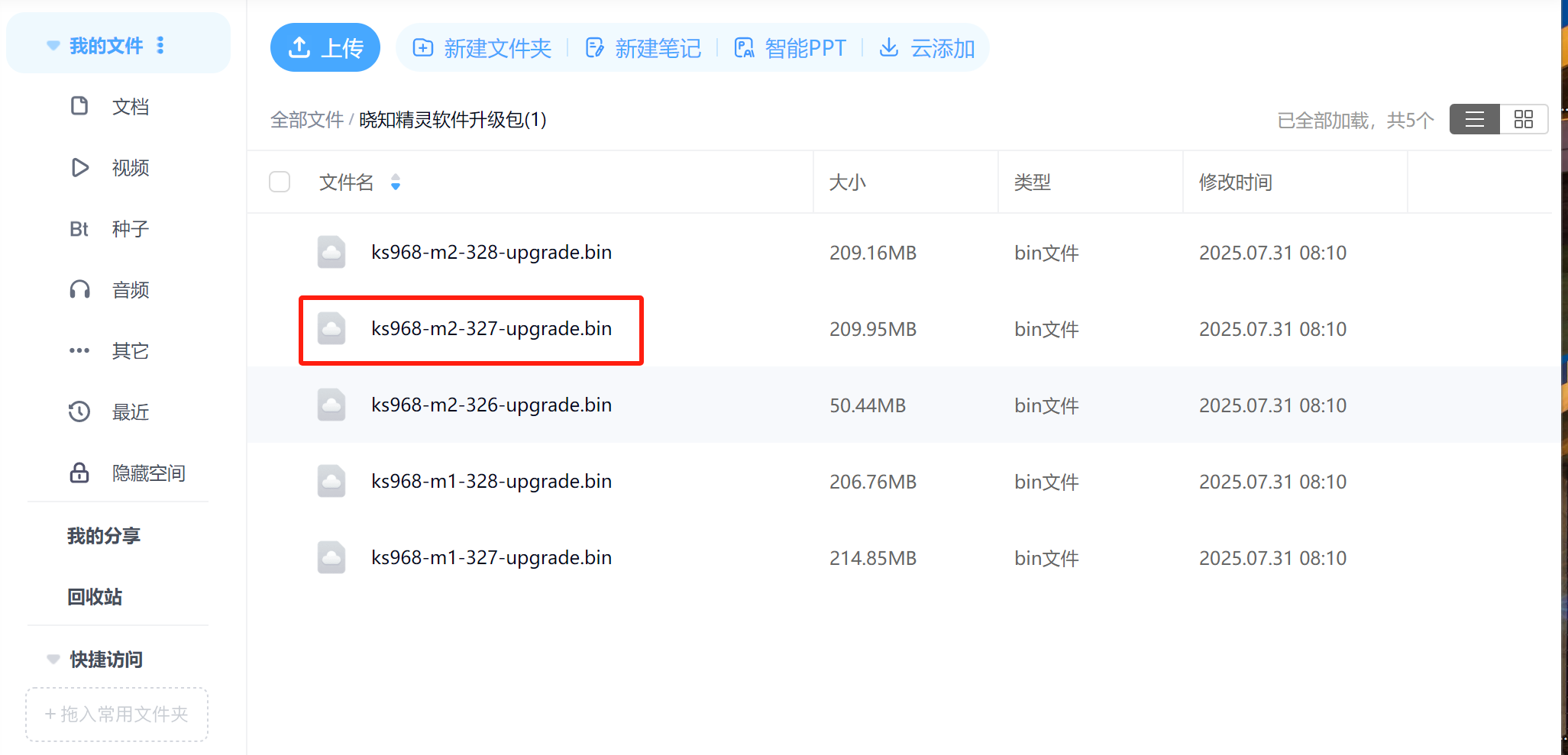

从文件夹中，找到ks968-m2-327-upgrade.bin拖拽到设备系统页面的【上传升级包】处，即可开始升级，升级过程持续1~3分钟，设备会自动完成更新。

2.升级后导入相应版本的算法包生效

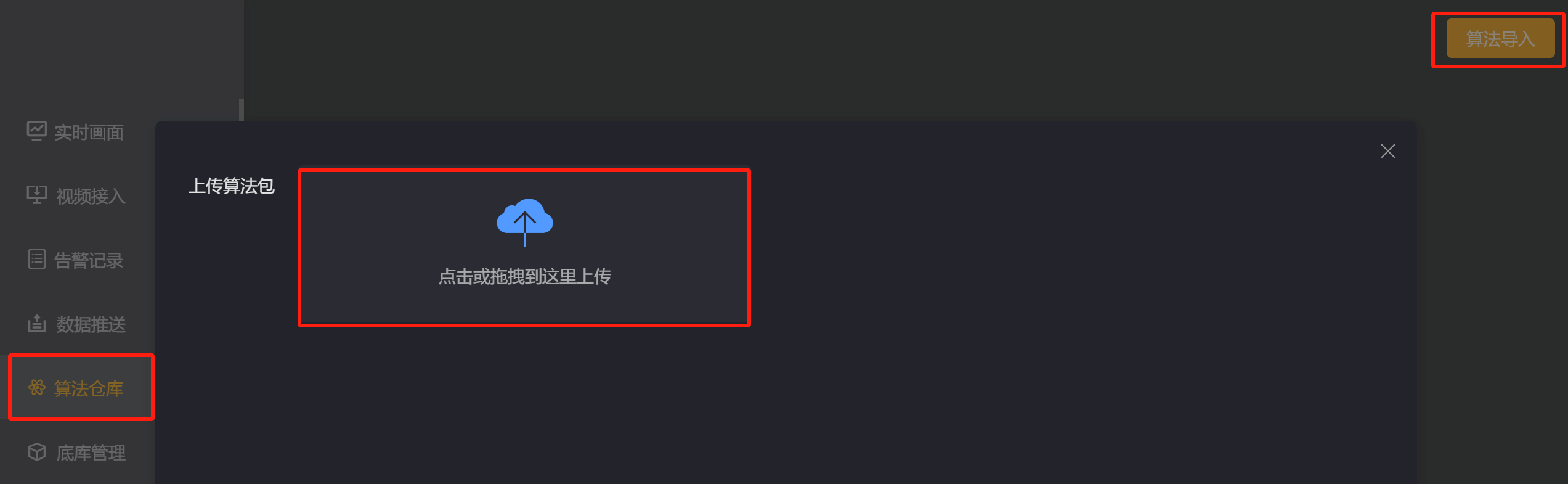

升级到目标版本后从【 算法仓库】-【算法导入】中上传相应版本的算法包bin文件，并从视频接入中重新绑定算法生效。

同样的，算法包也区分设备型号和版本，从网盘中下载对应的算法包即可。

百度网盘链接： https://pan.baidu.com/s/1nC2zZ_gLOjrYsZ3zrBpGeA?pwd=0000 提取码：0000

界面设置

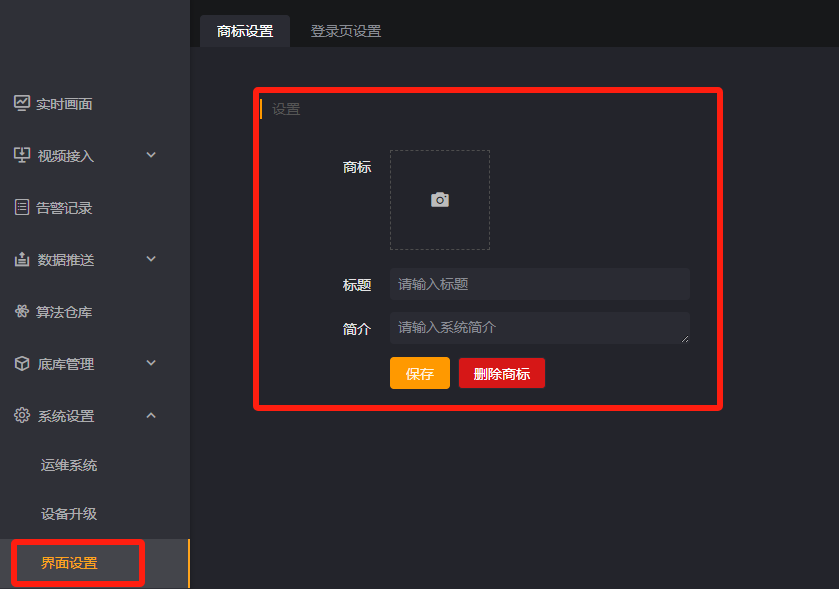

1.商标设置

• 设置商标页面下可自定义系统商标、标题与简介信息；

• 点击【上传区域】后选择合适的商标，填写标题、简介信息后点击【保存】完成修改；
• 点击红色【删除商标】按钮完成删除操作。

2.登录页设置

• 设置登录页页面下可自定义背景图、文字与按钮颜色等；

高级设置

1. 轮询管理

• 轮询管理指系统按照一定的时间间隔自动切换多个数据源列表。系统可自动划分数据源组也可以自定义配置需轮询的数据源组。

• 首先需要开启轮询，并点击编辑分组，选择自动分组或手动分组。若选择自动分组，系统会根据每组个数自动进行分组并轮询。

• 若选择手动分组，需点击添加分组并填写组名，并根据实际选择数据源。

• 绿色外边框的表示当前时刻正在轮询的分组。

2. 告警视频

该功能暂不适配KS968-M1&M2的32路版本，使用前务必确认产品型号。

• 点击【运维系统】下的【告警视频】，拖动告警视频时长刻度条，配置告警保存时长，如配置为[-5,5]表示保存告警发生时刻前60秒与后60秒视频。
• 最长可支持120秒告警视频录制。 如非必要需保持默认告警时长[-5,5]秒

3. 端口映射

该功能是开发者模式下的特殊功能，默认状态下不显示该页签。该功能主要解决生产网的盒子设备和办公网的网络隔离问题，只有较为大型的央国企项目才会用到。普通用户无需关注。

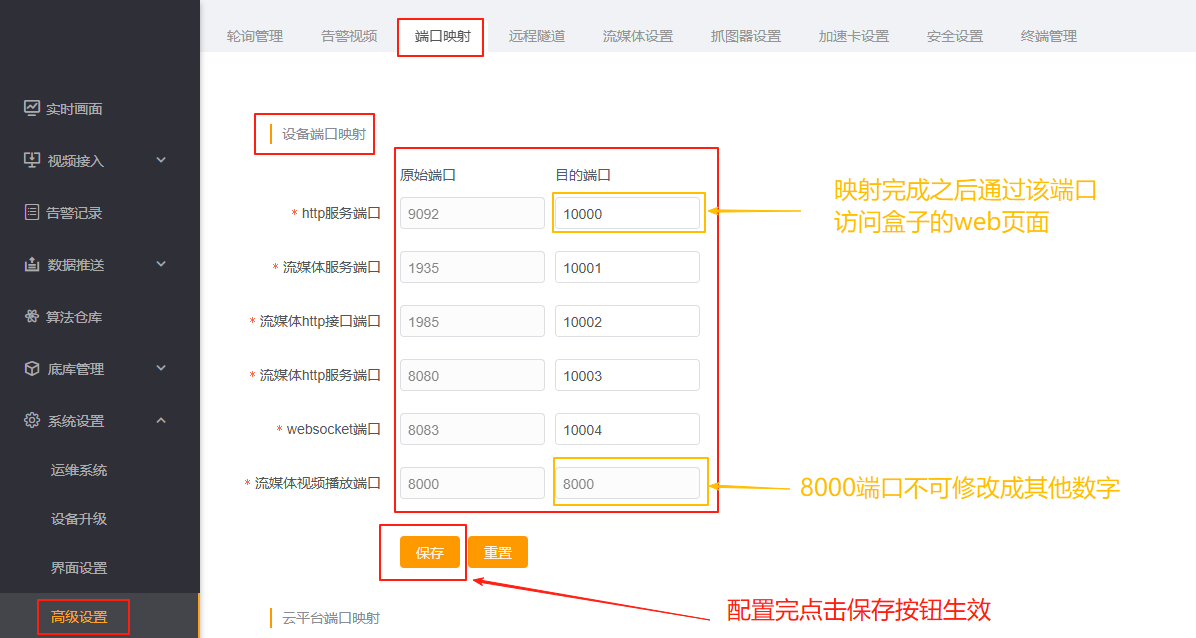

• 设备端口映射

该功能用于确保在用户将盒子的ip、端口通过网络技术（如NAT技术）映射成其它的ip、端口之后，用户能通过映射之后的ip、端口正常访问盒子的页面。

注意：

1. 如果只做端口映射（如NAT技术），但不在盒子页面上配置本功能，可能会达不到预期效果；如果只在盒子面配置本功能，但却不做端口映射（如NAT技术），一定达不到预期效果；同时做好端口映射（如NAT技术）以及在盒子页面配置本功能，才会达到预期效果。
2. 如上图所示，原始端口为盒子上的端口，目的端口为用户映射的端口，一一对应。
3. 目的端口默认与原始端口一致，用户可以根据自己需求将目的端口修改成其它值，但是8000端口不可修改。

操作步骤：

1. 用户通过网络技术（如NAT技术），按自己需求将盒子的端口映射成其他端口，如上图所示在盒子页面上“设备端口映射”标签下列出的所有端口都要做映射。
2. 在盒子页面上，将“设备端口映射”标签下的目的端口改成在第一步里映射的端口，点击“保存”按钮生效。
3. 如上图所示，在浏览器输入：http://映射之后的ip:映射之后的http服务端口，即可访问盒子的web页面。

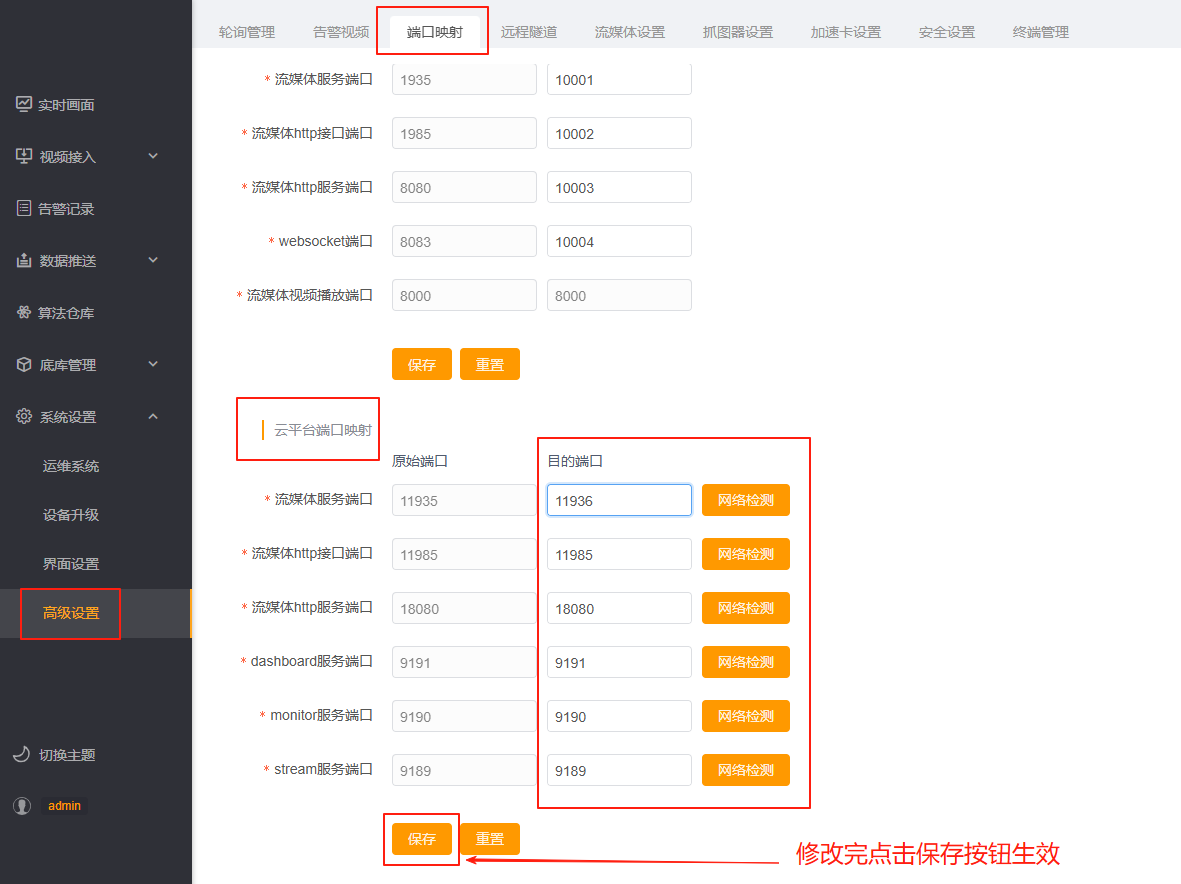

• 云平台端口映射

该功能用于确保在用户修改了云平台（即上位机，下文用上位机来代指云平台）的默认端口映射之后，盒子能正确将告警数据、实时画面等推送到上位机系统上。

注意：

1. 本功能在绝大部分场景下无需理会，只有修改了上位机的默认端口映射之后，才需要在盒子上配置本功能项。
2. 如上图所示，原始端口即上位机的默认端口，目的端口为修改了映射之后的上位机端口。
3. 点击目的端口右侧的网络检测按钮可以检测盒子与上位机上的目的端口是否能通，若不通，则需先排查上位机的端口映射问题，必须网络检测通过，才能保证功能正常。
4. 修改完之后，点击“保存”按钮生效。

4. 远程隧道

该功能用于将局域网的盒子设备，通过一台公有云服务器，映射到公网。这样用户就可以通过电脑随时随地远程登录设备后台，而不局限于局域网环境登录，方便远程运维和异地管理。使用该功能之前，请准备好一台拥有公网ip地址的云服务器，如阿里云等，该云服务器起到中转数据的作用。云服务器推荐Ubuntu22.04操作系统（必须linux）。

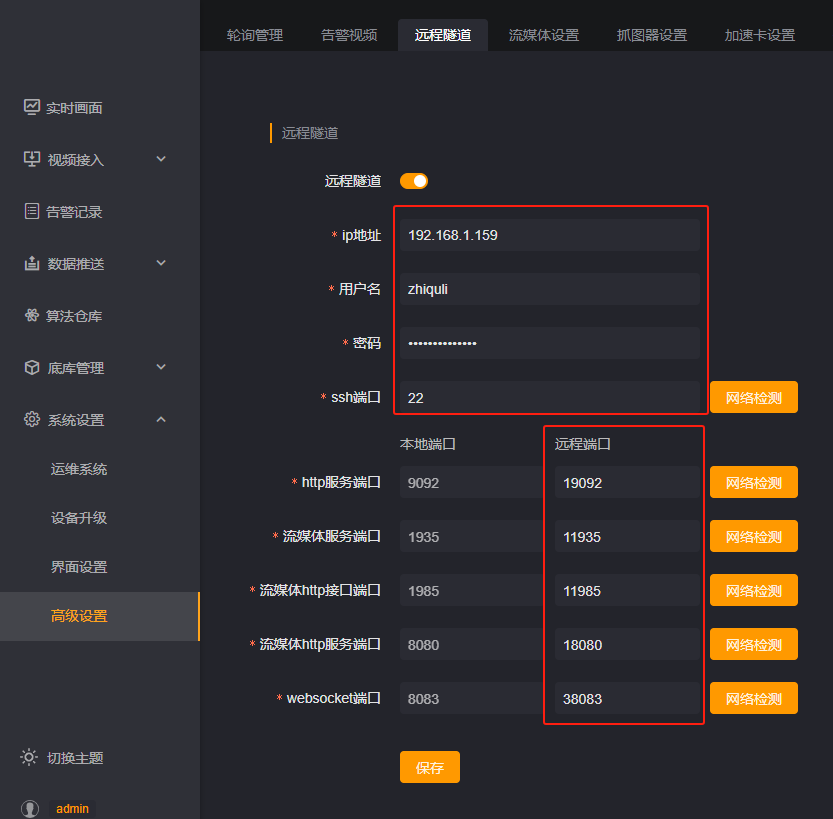

操作步骤一：在设备页面上配置如下信息

操作步骤二：修改云服务器配置
打开个云服务器配置文件/etc/ssh/sshd_config，并将内容修改成：

AllowTcpForwarding yes
GatewayPorts yes

修改完成执行sudo service sshd restart

在云服务器上依次打开刚才在设备页面上配置的端口号，打开方法可参考请参考阿里云开放端口教程。配置完成后，点击【保存】按钮。

请注意：
同一个云服务器只能被一个盒子占用。

5. 流媒体设置

• 默认条件下，在实时画面播放中，h264编码视频流流媒体协议为webrtc，h265编码视频流流媒体协议为http。在特定场景下实时画面播放不支持webrtc协议，这时将默认协议修改为http，此时h264与h265视频流均通过http协议播放。

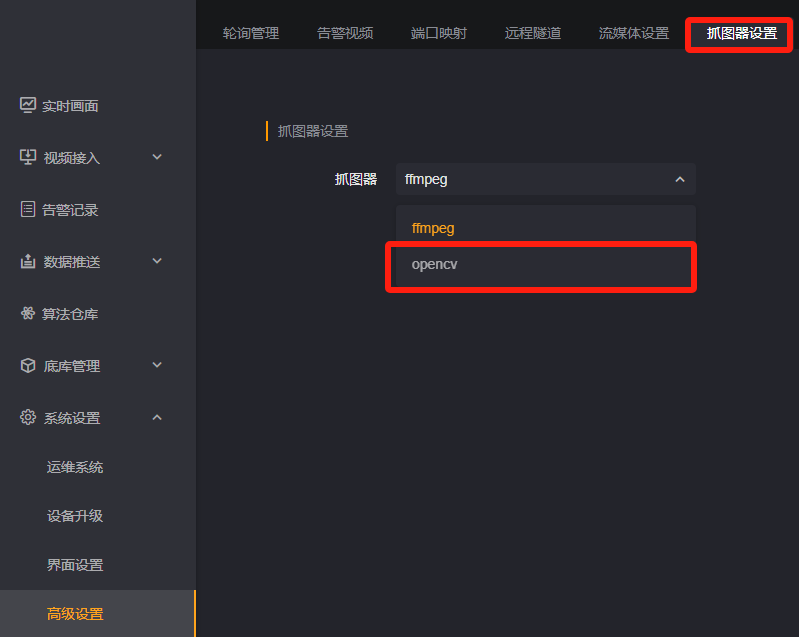

6. 抓图器设置

当出现如下抓图现象时：

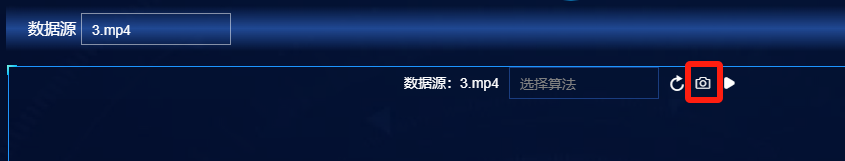

• 点击实时画面中的抓拍按钮，抓拍实时画面图像，若出现抓拍图像灰屏等异常，请尝试多次抓取或切换抓图器设置。

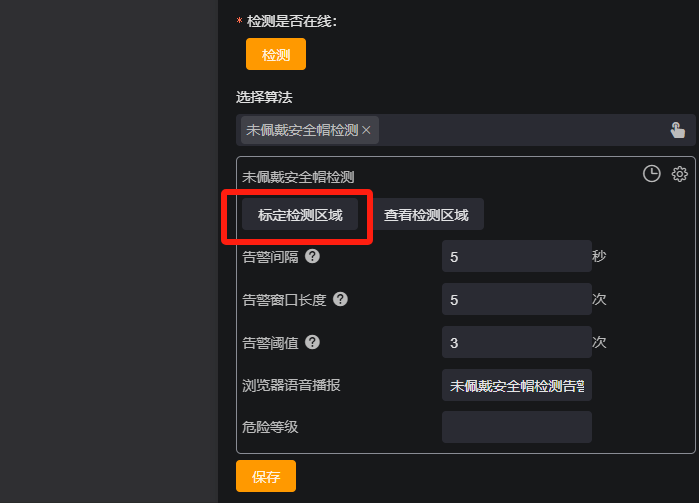

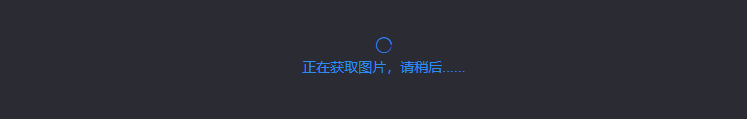

• 绑定算法时，标定检测区域，获取图片超时，请尝试多次标定或切换抓图器设置

• 抓图器切换设置
• 拉流次数达到上限

请排查摄像头拉流次数

7. 加速卡设置

加速卡设置用于特殊场景，修改加速卡设置可能导致系统不可用！请联系运维人员并在专业人员指导下修改！

8. 安全设置

• 安全设置包括登录锁定、登录验证码设置与免登录设置。登录锁定可设置尝试次数与锁定时间，如设置尝试5次，锁定1800秒，表示账号密码输错5次，系统锁定30分钟；设置登录验证码可增加安全校验；开启免登录，登录时无需输入账号、密码，直接进入系统。

9. 终端管理

终端管理允许开发人员进入设备后台，执行操作命令。请在专业人员指导下修改，请勿执行删除系统代码或配置等操作，否则，可能导致设备不可用。

• 点击【设备升级】，连续点击7次红色框内的设备版本，打开开发者模式。

• 点击【高级设置】-【终端管理】，在设备终端点击【连接】。

• 进入终端，可执行操作命令或上传文件。
