视频接入

1. 业务场景

1.1 摄像头管理

（摄像头参数更复杂，建议参考1.2，接口调用视频流类型相对简单）


1.1.1 添加摄像头

接口调用顺序：2.1 -> 2.14 -> 2.4
说明：
2.1：检测是否在线，获取图像长宽参数
2.14：查询算法名称，然后根据算法名称获取算法配置文件，算法配置文件中包含算法参数，详见2.4请求参数说明
2.4：保存添加的摄像头数据

1.1.2 查询摄像头

接口调用顺序：2.7

1.1.3 编辑摄像头

接口调用顺序：2.7 -> 2.10 -> 2.5
说明：
2.7：获取摄像头ID
2.10：取消订阅
2.5：保存编辑后的信息

1.1.4 检测摄像头是否在线

接口调用顺序：2.7 -> 2.5
说明：
2.7：获取摄像头ID
2.5：能正常获取到流信息表示在线

1.1.5 抓拍摄像头图像

接口调用顺序：2.7 -> 2.2
说明：
2.7：获取摄像头ID
2.2：获取base64图片

1.1.6 删除摄像头

接口调用顺序：2.7 -> 2.6
说明：
2.7：获取摄像头ID
2.6：删除

1.1.7 启用/停用摄像头

接口调用顺序：2.7 -> 2.10 -> 2.5
说明：
2.7：获取摄像头ID
2.10：取消订阅
2.5：保存摄像头启用/停用状态

1.1.8 修改排序

接口调用顺序：2.7 -> 2.8
说明：
2.7：获取摄像头ID
2.8：修改排序

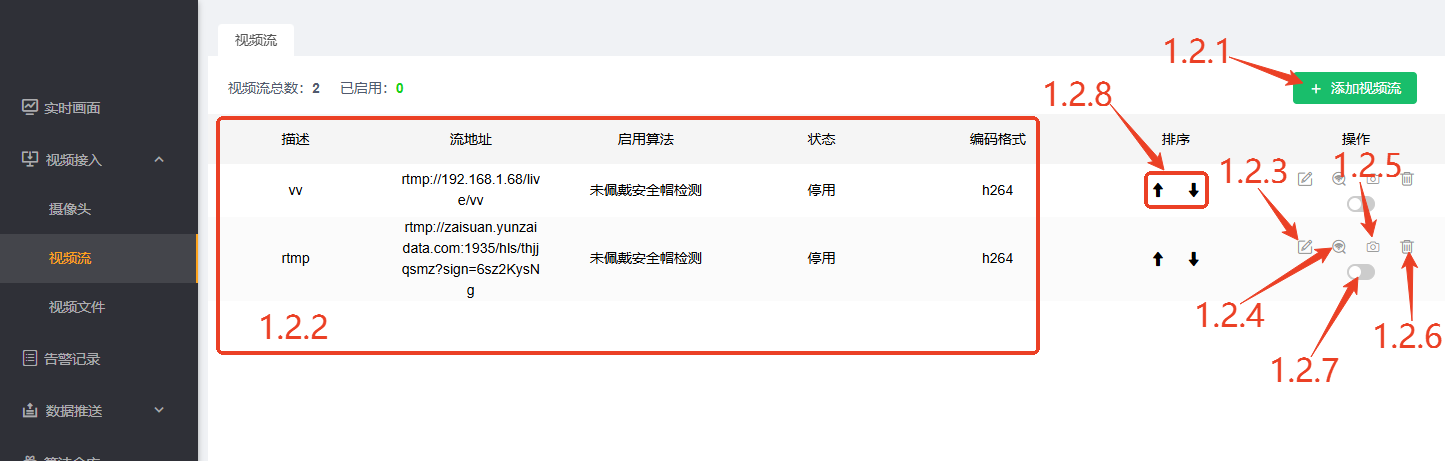

1.2 视频流管理

视频流管理前端示例代码（点击此处跳转）

1.2.1 添加视频流

接口调用顺序：2.1 -> 2.14 -> 2.4
说明：
2.1：检测是否在线，获取图像长宽参数
2.14：查询算法名称，然后根据算法名称获取算法配置文件，算法配置文件中包含算法参数，详见2.4请求参数说明
2.4：保存添加的视频流数据

1.2.2 查询视频流

接口调用顺序：2.7

1.2.3 编辑视频流

接口调用顺序：2.7 -> 2.10 -> 2.5
说明：
2.7：获取视频流ID
2.10：取消订阅
2.5：保存编辑后的信息

1.2.4 检测视频流是否在线

接口调用顺序：2.7 -> 2.5
说明：
2.7：获取视频流ID
2.2：能正常获取到流信息表示在线

1.2.5 抓拍视频流图像

接口调用顺序：2.7 -> 2.2
说明：
2.7：获取视频流ID
2.2：获取base64图片

1.2.6 删除视频流

接口调用顺序：2.7 -> 2.6
说明：
2.7：获取视频流ID
2.6：删除

1.2.7 启用/停用视频流

接口调用顺序：2.7 -> 2.10 -> 2.5
说明：
2.7：获取视频流ID
2.10：取消订阅
2.5：保存视频流启用/停用状态

1.2.8 修改排序

接口调用顺序：2.8
说明：
2.7：获取视频流ID
2.8：修改排序

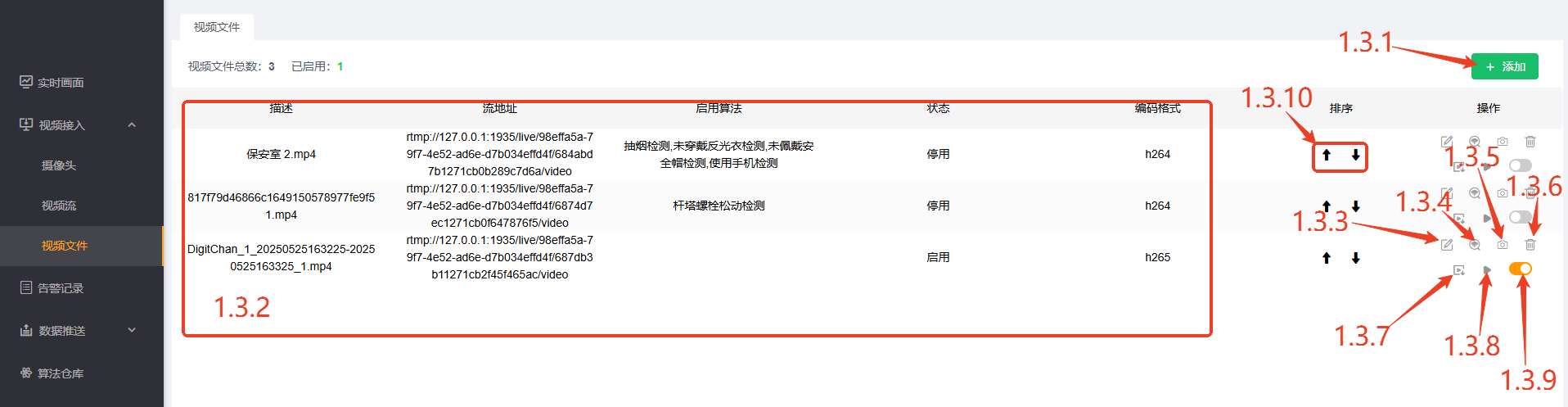

1.3 视频文件管理（建议直接从界面上传文件测试）


1.3.1 添加视频文件

接口调用顺序：2.11-> 2.12 -> 2.1 -> 2.14 -> 2.4
说明：
2.11：上传文件
2.12：获取流地址
2.1：检测是否在线，获取图像长宽参数
2.14：查询算法名称，然后根据算法名称获取算法配置文件，算法配置文件中包含算法参数，详见2.4请求参数说明
2.4：保存添加的视频文件数据

1.3.2 查询视频文件

接口调用顺序：2.7

1.3.3 编辑视频文件

接口调用顺序：2.7 -> 2.10 -> 2.5
说明：
2.7：获取视频文件ID
2.10：取消订阅
2.5：保存编辑后的信息

1.3.4 检测视频文件是否在线

接口调用顺序：2.5

1.3.5 抓拍视频文件图像

接口调用顺序：2.7 -> 2.12 -> 2.2
说明：
2.7：获取摄像头ID
2.12：文件转为视频流
2.2：获取base64图片

1.3.6 删除视频文件

接口调用顺序：2.7 -> 2.6
说明：
2.7：获取视频文件ID
2.6：删除

1.3.7 下载视频文件

接口调用顺序：2.7 -> 2.13
说明：
2.7：获取视频文件ID
2.13：获取视频文件路径
通过http://盒子IP/staticdata/路径，即可获取视频文件

1.3.8 重新播放视频文件

接口调用顺序：2.7 -> 2.12
说明：
2.7：获取视频文件ID
2.12：视频文件转为视频流

1.3.9 启用/停用视频文件

接口调用顺序：2.7 -> 2.10 -> 2.5
说明：
2.7：获取视频文件ID
2.10：取消订阅
2.5：保存视频文件启用/停用状态

1.3.10 修改排序

接口调用顺序：2.7 -> 2.8
说明：
2.7：获取视频文件ID
2.8：修改排序

2. 原子接口

2.1. 检测是否在线

  • 接口功能描述：新增数据源时需要传入告警图片大小、编码格式，需要先通过此接口获取；
  • 接口路径：[GET]http://盒子IP:9089/ks/stream/attr；
  • 请求参数说明；
参数名称数据类型是否必须说明
streamString是视频流地址
rtsp_transportString否可选参数，缺省值为“tcp”，建议与新增数据源接口中的参数info-> rtsp_transport的值保持一致

表. 请求参数

  • 请求示例；
项目详情
请求格式Query String
streamrtsp://xxx/main/av\_stream
rtsp_transporttcp

表. 请求参数

  • 响应参数说明；
参数名称数据类型是否必须说明
error_codeInt是返回响应码
0: 成功
-1: 客户端错误
-2: 服务端错误
messageString是返回响应信息
dataObject是如果数据源在线返回数据源信息，如果数据源不在线，返回空对象
  • 响应示例。
项目详情
报文格式JSON
报文内容{
    "data": {
        "codec": "h265",
        "fps": 25,
        "size": [1280, 720]
    },
    "error_code": 0,
    "message": {
        "zh": "获取流状态成功！",
        "en": "Get stream status successful!"
    }
}

2.2. 获取数据源画面

  • 接口功能描述：获取数据源画面，绘制检测区域时调用获取；
  • 接口路径：[GET]http://盒子IP:9089/ks/stream/image；
  • 请求参数说明；
参数名称数据类型是否必须说明
streamString是视频流地址
draw_sizeString是通过检测是否在线接口获取到的size,如[1280,720]

表. 请求参数

  • 请求示例；
项目详情
请求格式Query String
streamrtsp://xxx/main/av\_stream
draw_size[1280,720]
  • 响应参数说明；
参数名称数据类型是否必须说明
error_codeInt是返回响应码
0: 成功
-1: 客户端错误
-2: 服务端错误
messageString是返回响应信息
dataString是返回base64图片数据
  • 响应示例。
项目详情
报文格式JSON
报文内容{
    "data": "/9j/4AAQSkZJRgABAQAAAQABAAD/2wBDAAIBAQEBAQ…",
    "error_code": 0,
    "message": {
        "zh": "获取图像成功！",
        "en": "Get image successful!"
    }
}

2.3. onvif

  • 接口功能描述：获取数据源信息，如品牌、码流地址等；
  • 接口路径：[GET]http://盒子IP:9091/ks/source/onvif；
  • 请求参数说明；
参数名称数据类型是否必须说明
usernameString是数据源onvif用户
passwordString是数据源onvif密码
ipString是数据源IP地址
portInt是onvif协议端口，默认80

表. 请求参数

  • 请求示例；
项目详情
请求格式Query String
usernameadmin
passwordAdmin123
ip192.168.1.201
port80
  • 响应参数说明；
参数名称数据类型是否必须说明
error_codeInt是返回响应码
0: 成功
-1: 客户端错误
-2: 服务端错误
messageString是返回响应信息
dataNull/Object是null
  • 响应示例。
项目详情
报文格式JSON
报文内容{
    "data": {
        ...
    },
    "error_code": 0,
    "message": {
        "zh": "通过onvif获取摄像头信息成功！",
        "en": "Get camera information by onvif successful!"
    }
}

2.4. 新增数据源

  • 接口功能描述：新增数据源并配置相关算法、检测区域等；
  • 接口路径：[POST] http://盒子IP:9091/ks/source；
  • 请求参数说明；
参数名称数据类型是否必须说明
idString否数据源标识，可以传，不传则自动生成。注意：当协议为gb28181时，必须传id，且id为SIP用户名，比如：34020000002000000002
typeString是摄像头：camera
视频流：stream
视频文件：video
descString是描述，注意同一个盒子不同数据源描述不可重复
ipv4String否ip地址
streamString是流地址
infoObject否当type为stream时参数格式如下：
{
"rtsp_transport": "tcp"
}
draw_sizeArray是告警图片大小[宽, 高]，检测是否在线接口返回的size
encodingString是h264或h265，检测是否在线接口返回的codec
video_recordInt是是否录制视频，1录制，0不录制
algObject否获取算法配置文件（json格式），并填入配置文件中basicParams字段的内容，basicParams字段中给出参数的格式以及默认值。获取算法配置文件的接口（GET）：http://盒子IP:9092/algsjson/算法名称.json，其中算法名称为算法英文名称，可通过算法列表接口获取算法名称。
时间布控计划参数在算法配置中，示例：
{
        "helmet": {
            // 此处省略其他配置,具体配置请参考json文件中basicParams字段
            //布控计划
            "plan": {
                "1": [[0, 86400]],
                "2": [[0, 86400]],
                "3": [[0, 86400]],
                "4": [[0, 86400]],
                "5": [[0, 86400]],
                "6": [[0, 86400]],
                "7": [[0, 86400]]
            }
}

表. 请求参数

  • 请求示例；
项目详情
请求格式JSON
报文内容{
    "type": "camera",
    "desc": "描述",
    "ipv4": "192.168.1.33",
    "stream": "rtsp://admin:Admin123@192.168.1.252:554/h264/ch1/main/av\_stream",
    "info": {
           "rtsp_transport": "tcp"
    },
    "draw_size": [1280, 720],
    "encoding": "h264",
    "video_record": 0,
    "alg": {
        "helmet": {
            "alert_window": {
                "interval": 5,
                "length": 5,
                "threshold": 3,
                "type": "interval_threshold_window"
            },
            "bbox": {
                "polygons": [{
                        "id": "27d590b2-3bc4-4bfb",
                        "name": "test",
                        "polygon": [
                            [391, 598],
                            [403, 451],
                            [711, 440],
                            [650, 591]
                        ]
                    }
                ]
            },
            //布控计划
            "plan": {
                "1": [[0, 86400]],
                "2": [[0, 86400]],
                "3": [[0, 86400]],
                "4": [[0, 86400]],
                "5": [[0, 86400]],
                "6": [[0, 86400]],
                "7": [[0, 86400]]
            },
            "hazard_level": "",
            "alg_type": "general",
            "model_args": {
                "helmet_classify": {
                    "conf_thres": 0.7
                },
                "helmet": {
                    "conf_thres": 0.35
                },
                "person": {
                    "conf_thres": 0.6
                }
            },
            "reserved_args": {
                "ch_name": "测试算法",
                "sound_text": "测试检测报警"
            }
        }
    }
}
  • 响应参数说明；
参数名称数据类型是否必须说明
error_codeInt是返回响应码
0: 成功
-1: 客户端错误
-2: 服务端错误
messageString是返回响应信息
dataNull/Object是null
  • 响应示例；
项目详情
报文格式JSON
报文内容{
    "data": null,
    "error_code": 0,
    "message": {
        "zh": "添加数据源成功！",
        "en": "Add source successful!"
    }
}

2.5. 编辑数据源

  • 接口功能描述：编辑数据源信息；
  • 接口路径：[PUT] http://盒子IP:9091/ks/source；
  • 请求参数说明；
参数名称数据类型是否必须说明
idString是参考“新增数据源”章节
typeString否参考“新增数据源”章节
descString否参考“新增数据源”章节
ipv4String否参考“新增数据源”章节
streamString否参考“新增数据源”章节
infoObject否参考“新增数据源”章节
draw_sizeArray否参考“新增数据源”章节
algObject否参考“新增数据源”章节
video_recordNumber否参考“新增数据源”章节
statusBool否-1：停用，1：启用

表. 请求参数

  • 请求示例；
项目详情
请求格式JSON
报文内容参考“新增数据源”章节
  • 响应参数说明；
参数名称数据类型是否必须说明
error_codeInt是返回响应码
0: 成功
-1：失败
messageString是返回响应信息
dataObject是返回数据
  • 响应示例。
项目详情
报文格式JSON
报文内容{
    "data": null,
    "error_code": 0,
    "message": {
        "zh": "更新数据源成功！",
        "en": "Update source successful!"
    }
}

2.6. 删除数据源

  • 接口功能描述：删除数据源；
  • 接口路径：[DELETE] http://盒子IP:9091/ks/source；
  • 请求参数说明；
参数名称数据类型是否必须说明
idString是数据源ID

表. 请求参数

  • 请求示例；
项目详情
请求格式JSON
报文格式{
    "id": "65a78309522e4b4eec7605e0"
}
  • 响应参数说明；
参数名称数据类型是否必须说明
error_codeInt是返回响应码
0: 成功
-1: 客户端错误
-2: 服务端错误
messageString是返回响应信息
dataObject是返回数据
  • 响应示例；
项目详情
报文格式JSON
报文内容{
    "data": null,
    "error_code": 0,
    "message": {
        "zh": "删除数据源成功！",
        "en": "Delete source successful!"
    }
}

2.7. 查询数据源

  • 接口功能描述：查询数据源，不传参表示查询所有数据源；
  • 接口路径：[GET] http://盒子IP:9091/ks/source；
  • 请求参数说明；
参数名称数据类型是否必须说明
idString否数据源ID

表. 请求参数

  • 响应参数说明；
参数名称数据类型是否必须说明
error_codeInt是返回响应码
0: 成功
-1: 客户端错误
-2: 服务端错误
messageString是返回响应信息
dataObject是返回数据
  • 响应示例；
项目详情
报文格式JSON
   
报文内容
   		{
    "error_code": 0,
    "message": {
        "zh": "查询数据源成功！",
        "en": "Query source successful!"
    },
    "data": [
        {
            "id": "66dec1855dc58a0b1dd9ed5d",
            "index": 1,
            "ipv4": "",
            "desc": "vivie",
            "type": "stream",
            "encoding": "h264",
            "info": "{\"rtsp_transport\": \"tcp\"}",
            "stream": "rtmp://192.168.1.68/live/vivie",
            "infer_size": 640,
            "draw_size": [
                1280,
                720
            ],
            "alg": {
                "car_counting": {
                    "reserved_args": {
                        "ch_name": "车辆计数",
                        "sound_text": "车辆计数告警",
                        "strategy": "center"
                    },
                    "alert_window": {
                        "type": "threshold_window",
                        "length": 1,
                        "threshold": 1
                    },
                    "bbox": {
                        "polygons": [],
                        "lines": [
                            {
                                "id": "line_34657b8a-8edc-4c02-80ef-a3d5707456d6",
                                "name": "A",
                                "line": [
                                    [25,393],
                                    [1216,390]
                                ],
                                "direction": "u+",
                                "action": {
                                    "count": "统计"
                                }
                            }
                        ]
                    },
                    "plan": {
                        "1": [[0,86399]],
                        "2": [[0,86399]],
                        "3": [[0,86399]],
                        "4": [[0,86399]],
                        "5": [[0,86399]],
                        "6": [[0,86399]],
                        "7": [[0,86399]]
                    },
                    "hazard_level": "",
                    "alg_type": "cross_line_counting",
                    "model_args": {
                        "common": {
                            "conf_thres": 0.5
                        }
                    }
                }
            },
            "video_record": 0,
            "status": 1
        }
    ]
}

2.8. 修改数据源排序

  • 接口功能描述：修改数据源排序，用于控制界面显示数据源的顺序；
  • 接口路径：[PUT] http://盒子IP:9091/ks/source/index；
  • 请求参数说明；
参数名称数据类型是否必须说明
idString是数据源ID
offsetInt是偏移量，-1表示向上偏移一位，1表示向下偏移一位

表. 请求参数

  • 响应参数说明；
参数名称数据类型是否必须说明
error_codeInt是返回响应码
0: 成功
-1: 客户端错误
-2: 服务端错误
messageString是返回响应信息
dataObject是返回数据
  • 响应示例；
项目详情
报文格式JSON
报文内容 

2.9. 订阅实时视频流

获取视频流播放前端示例代码（点击此处跳转）

  • 接口功能描述：订阅实时画面，获取实时画面播放地址；
  • 接口路径：[GET] http://盒子IP:9089/ks/stream/live/subscribe；
  • 请求参数说明；
参数名称数据类型是否必须说明
source_idString是数据源ID

表. 请求参数

  • 请求示例；
项目详情
请求格式Query String
source_id6593d066522e4b1f0c6b95f6
  • 响应参数说明；
参数名称数据类型是否必须说明
error_codeInt是返回响应码
0: 成功
-1: 客户端错误
-2: 服务端错误
messageString是返回响应信息
dataObject是返回视频流地址
  • 响应示例；
项目详情
报文格式JSON
报文内容{
    "data": "webrtc://192.168.1.88/live/d847a577-3e04-42bd-8cb9-c630b5dfbfc8/65ae0cc0522e4b4c6fee314d",
    "error_code": 0,
    "message": {
        "zh": "订阅实时视频流成功！",
        "en": "Subscribe stream successful!"
    }
}

2.10. 取消订阅实时视频流

  • 接口功能描述：取消订阅实时画面；
  • 调用时机：调用编辑数据源接口之前调用此接口；
  • 接口路径：[GET] http://盒子IP:9089/ks/stream/live/unsubscribe；
  • 请求参数说明；
参数名称数据类型是否必须说明
source_idsArray是数据源ID数组

表. 请求参数

  • 请求示例；
项目详情
请求格式Query String
source_ids["6593d066522e4b1f0c6b95f6"]
  • 响应参数说明；
参数名称数据类型是否必须说明
error_codeInt是返回响应码
0: 成功
-1: 客户端错误
-2: 服务端错误
messageString是返回响应信息
dataObject是返回数据
  • 响应示例
项目详情
报文格式JSON
报文内容{
    "data": {
        "65ae0cc0522e4b4c6fee314d": true
    },
    "error_code": 0,
    "message": {
        "zh": "取消订阅实时视频流成功！",
        "en": "Unsubscribe stream successful!"
    }
}

2.11. 上传文件

  • 接口功能描述：上传mp4文件；
  • 调用时机：选择mp4文件后，先上传文件；
  • 接口路径：[POST] http://盒子IP:9091/ks/source/video；
  • 请求参数说明；
参数名称数据类型是否必须说明
videoFile是mp4视频文件

表. 请求参数

  • 请求示例；
项目详情
请求格式Form Data
video(binary)
  • 响应参数说明；
参数名称数据类型是否必须说明
error_codeInt是返回响应码
0: 成功
-1: 客户端错误
-2: 服务端错误
messageString是返回响应信息
dataString是返回视频ID
  • 响应示例
项目详情
报文格式JSON
报文内容{
    "data": "68820b101271cb2f45f465bc",
    "error_code": 0,
    "message": {
        "zh": "上传离线视频成功！",
        "en": "Upload offline video successful!"
    }
}

2.12. 视频文件转为流地址

  • 接口功能描述：视频文件转为流地址；
  • 调用时机：上传文件后调用，用于生成流地址；
  • 接口路径：[GET] http://盒子IP:9089/ks/stream/video；
  • 请求参数说明；
参数名称数据类型是否必须说明
source_idString是数据源ID数组

表. 请求参数

  • 请求示例；
项目详情
请求格式Query String
source_id68820b101271cb2f45f465bc
  • 响应参数说明；
参数名称数据类型是否必须说明
error_codeInt是返回响应码
0: 成功
-1: 客户端错误
-2: 服务端错误
messageString是返回响应信息
dataString是流地址
  • 响应示例
项目详情
报文格式JSON
报文内容{
    "data": "rtmp://127.0.0.1:1935/live/98effa5a-79f7-4e52-ad6e-d7b034effd4f/68820b101271cb2f45f465bc/video",
    "error_code": 0,
    "message": {
        "zh": "获取离线视频流成功！",
        "en": "Get offline video stream successful!"
    }
}

2.13. 获取视频文件路径地址

  • 接口功能描述：视频文件转为流地址；
  • 调用时机：上传文件后调用，用于生成流地址；
  • 接口路径：[GET] http://盒子IP:9091/ks/source/video；
  • 请求参数说明；
参数名称数据类型是否必须说明
idString是视频文件ID

表. 请求参数

  • 请求示例；
项目详情
请求格式Query String
id68820b101271cb2f45f465bc
  • 响应参数说明；
参数名称数据类型是否必须说明
error_codeInt是返回响应码
0: 成功
-1: 客户端错误
-2: 服务端错误
messageString是返回响应信息
dataString是文件所在路径
  • 响应示例
项目详情
报文格式JSON
报文内容{
    "data": "/home/ema/ks/ks968/data/source/video/684abd7b1271cb0b289c7d6a.mp4",
    "error_code": 0,
    "message": {
        "zh": "下载离线视频成功！",
        "en": "Download offline video successful!"
    }
}

2.14. 算法查询

  • 接口功能描述：对盒子算法查询；
  • 接口路径：[GET] http://盒子IP:9091/ks/alg；
  • 请求参数说明：无
  • 请求示例；
项目详情
请求格式Query String
  • 响应参数说明；
参数名称数据类型说明
error_codeInt返回响应码
0: 成功
-1: 客户端错误
-2: 服务端错误
messageString返回响应信息
dataObject返回数据,具体字段看下发接口
  • 响应示例。
项目详情
报文格式JSON
报文内容
{
   
"data": [
   
{
   
"id": 2,
   
"name": "car_misplaced",
   
"ch_name": "车辆违停",
   
"desc": "适用于园区、街道场景车辆违停识别;支持轿车、卡车、公交车识别;需标记违停区域，并可设置多个违停区域;画面清晰，可辨别车辆;车辆目标不小于画面大小5%;识别距离小于30m最佳（200万@6mm）;敏感度值越小，检测越灵敏",
   
"group_name": "车辆管理",
   
"model": "{\"common\": {\"ch_name\": \"车辆检测\", \"label\": {\"class2label\": {\"2\": \"car\", \"7\": \"truck\", \"5\": \"bus\"}, \"label_map\": {\"car\": \"小轿车\", \"truck\": \"货车\", \"bus\": \"公交车\"}}}}",
   
"alert_label": "[]",
   
"process_time": 20,
   
"version": "v6.0"
   
}
   
],
   
"error_code": 0,
   
"message": {
   
"zh": "查询算法成功！",
   
"en": "Query algorithm successful!"
   
}
   
}

真诚点赞 诚不我欺

视频接入
