未穿反光衣检测(PPE版本)
工勘描述
| 项目 | 要求 |
|---|---|
| 适用场景 | 适用于工地、工厂未穿反光衣检测 |
| 禁用场景 | 逆光、强光、弱光、反光等光线条件远距离（>20m）识别条件画质不清晰，无法辨别人员及反光衣特征人脸遮挡或部分遮挡 |
| 支持功能 | 支持橙色、荧光黄反光衣检测 |
| 相机要求 | 室内安装高度2.5~4m，室外安装高度3-5m俯视角度15°~60°，最佳角度30°~45°摄像头画面正立，无旋转，翻转推荐200万~500万像素，可见光，画质清晰，无畸变 |
| 目标大小 | 目标大小不小于画面大小5% |
| 识别距离 | 小于20m最佳（200万@6mm） |
| 配置要求 | 置信度与算法参数保持默认值若误报，降低反光衣识别置信度；相反，提高反光衣识别置信度 |
| 算法逻辑 | 监控画面人员与PPE底库比对，未匹配到PPE底库，判定监控画面人员未穿反光衣。 |
算法检测示例
推荐场景
禁用场景
配置说明
1. 配置PPE底库
第一步： 获取底库图片
- 从管理系统实时画面中点击【抓拍】获取监控原图。

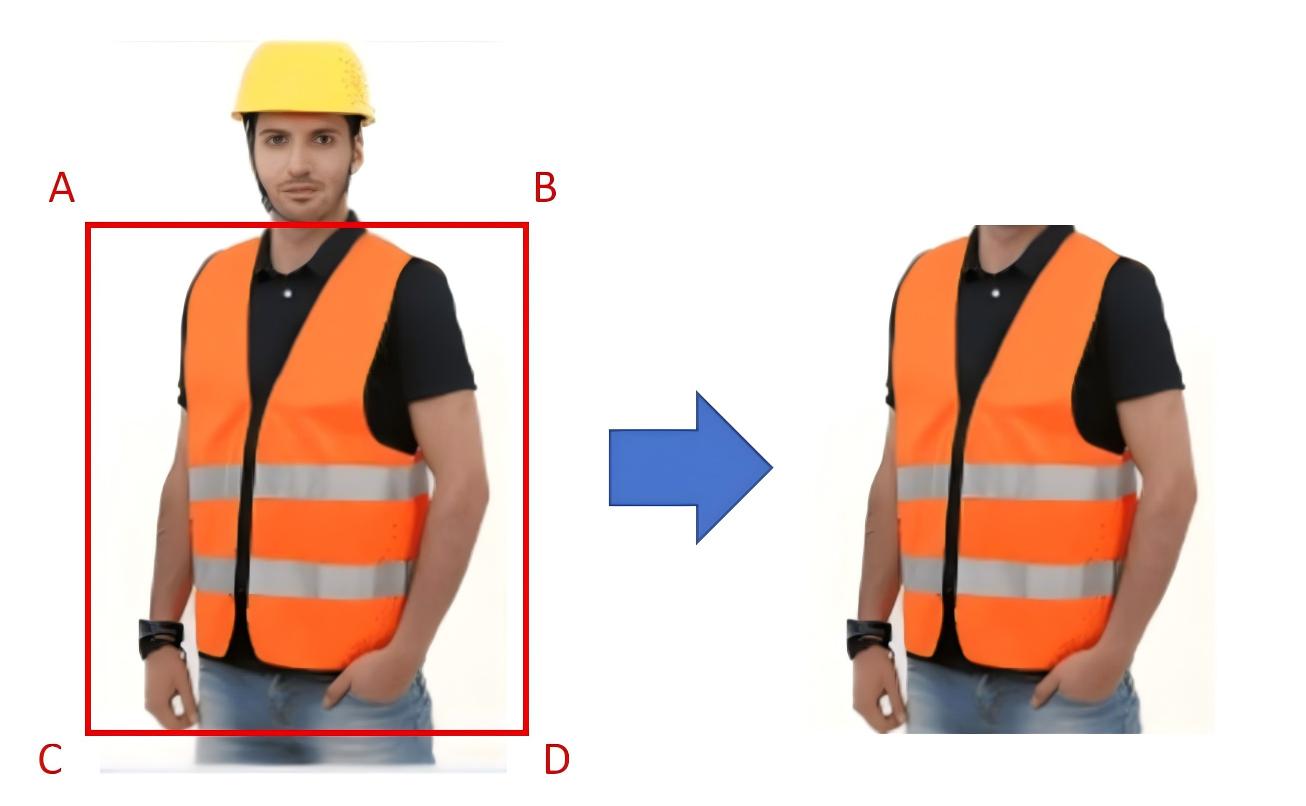

- 对抓拍的原图，裁剪出反光衣区域。反光衣应处于画面中央，四个边适当留白，不可过大，避免引入过多背景。反光衣裁剪区域上边缘位于双肩最高点外扩一定区域，下边缘位于双胯最低点外扩一定区域，左边缘位于肩胯最左点外扩一定区域，右边缘位于肩胯最右点外扩一定区域。
- 将上图中裁剪出的躯干部位图像（如上图，右侧图像），录入身体底库。

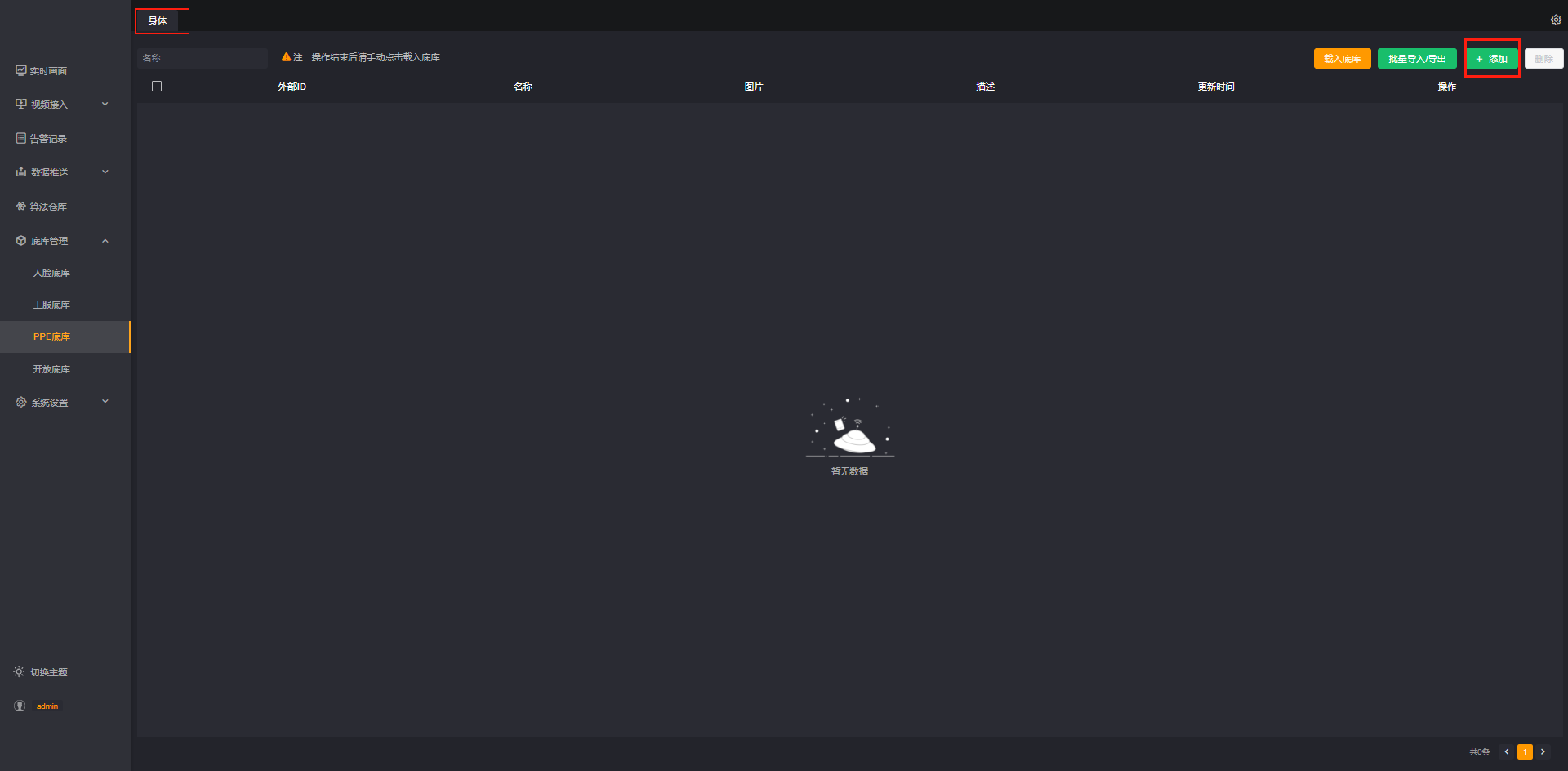

第二步： 点击【底库管理】-【PPE底库】-【身体】底库中右上角的【添加】。

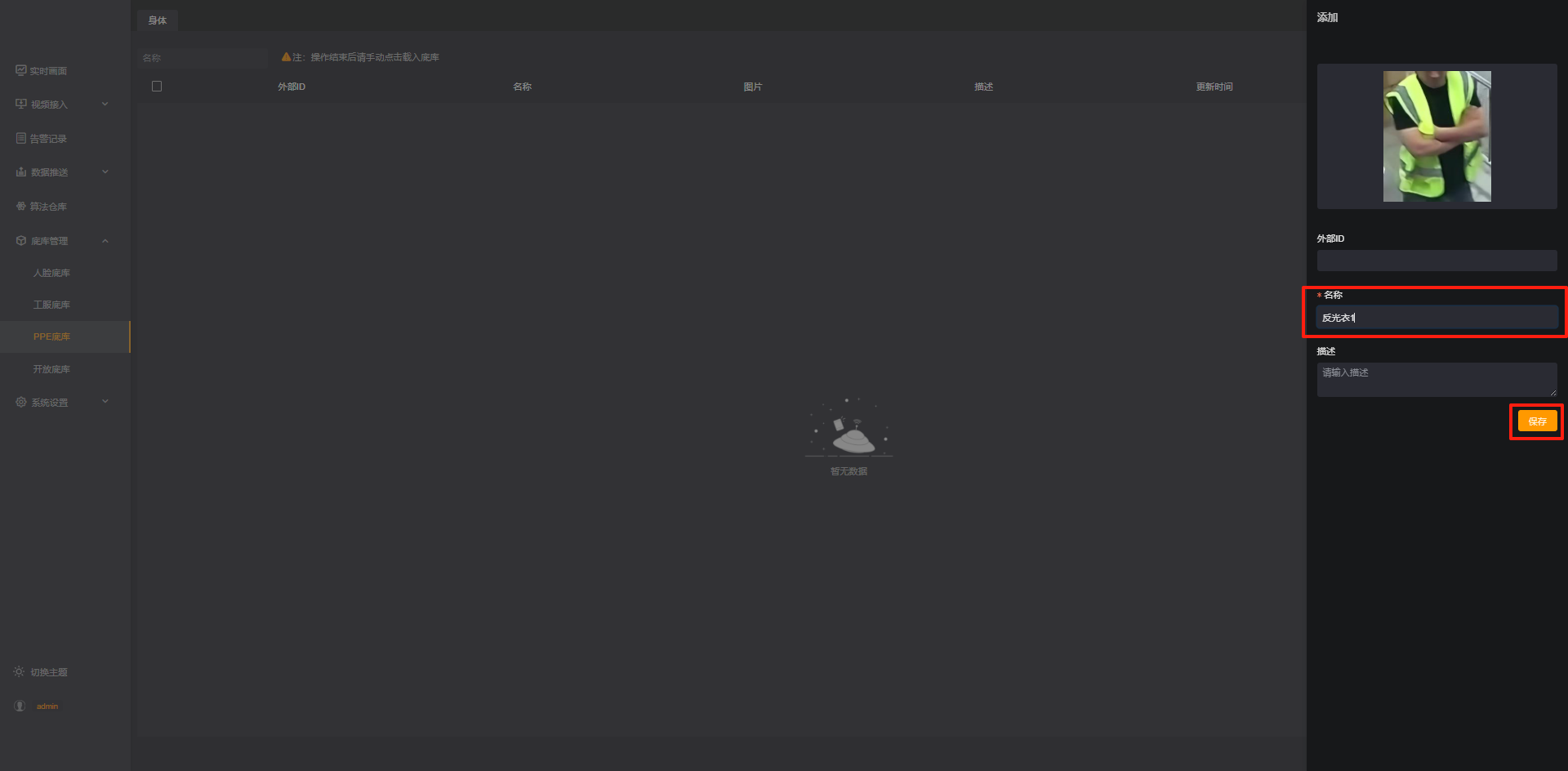

第三步： 在弹出的页面中上传清晰反光衣图片，并输入添加的底库名称。完成后点击【保存】。

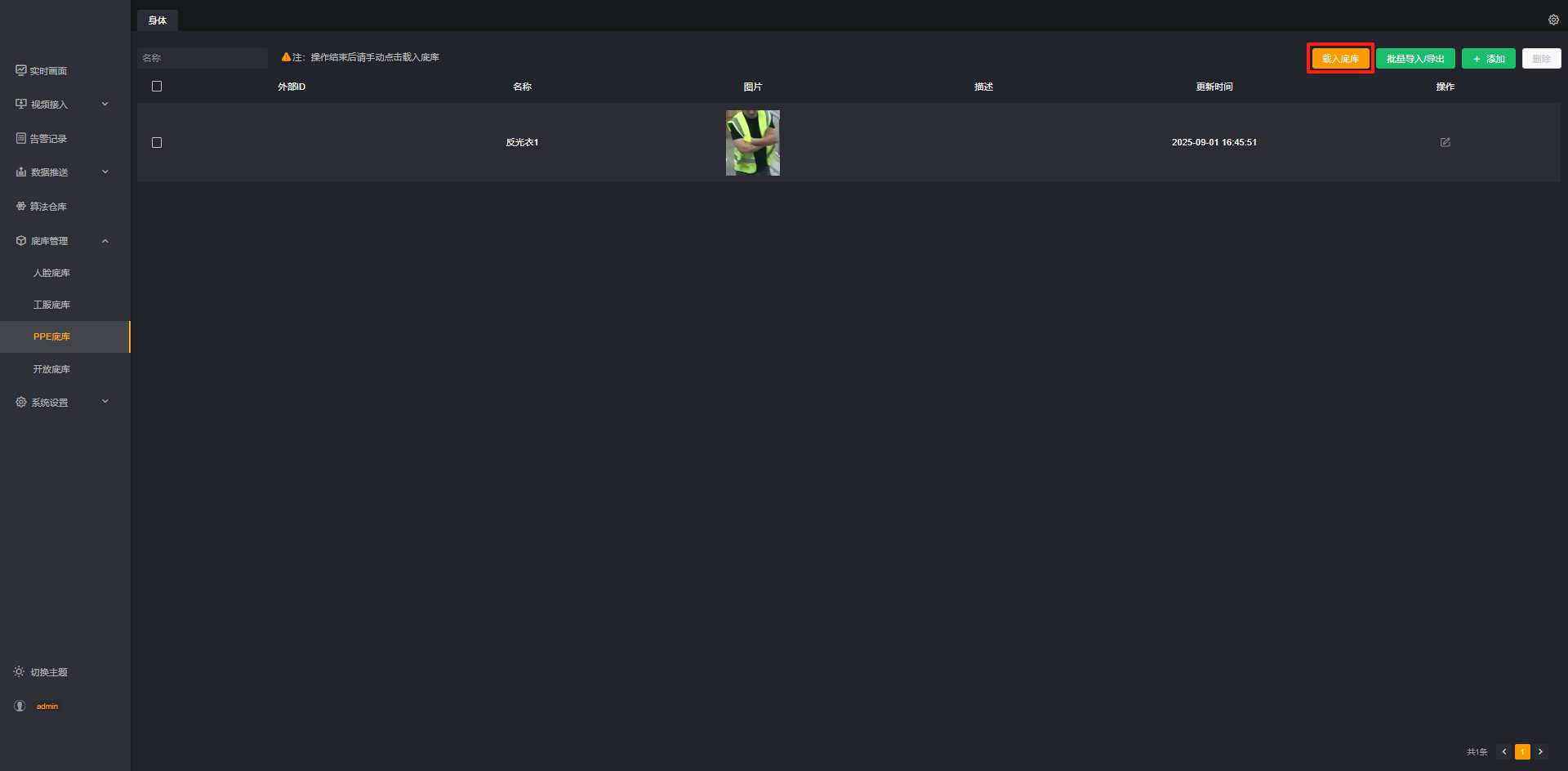

第四步： 完成后，点击【PPE底库】-【身体】底库中，右上角的载入底库，使底库生效。
2. 算法配置

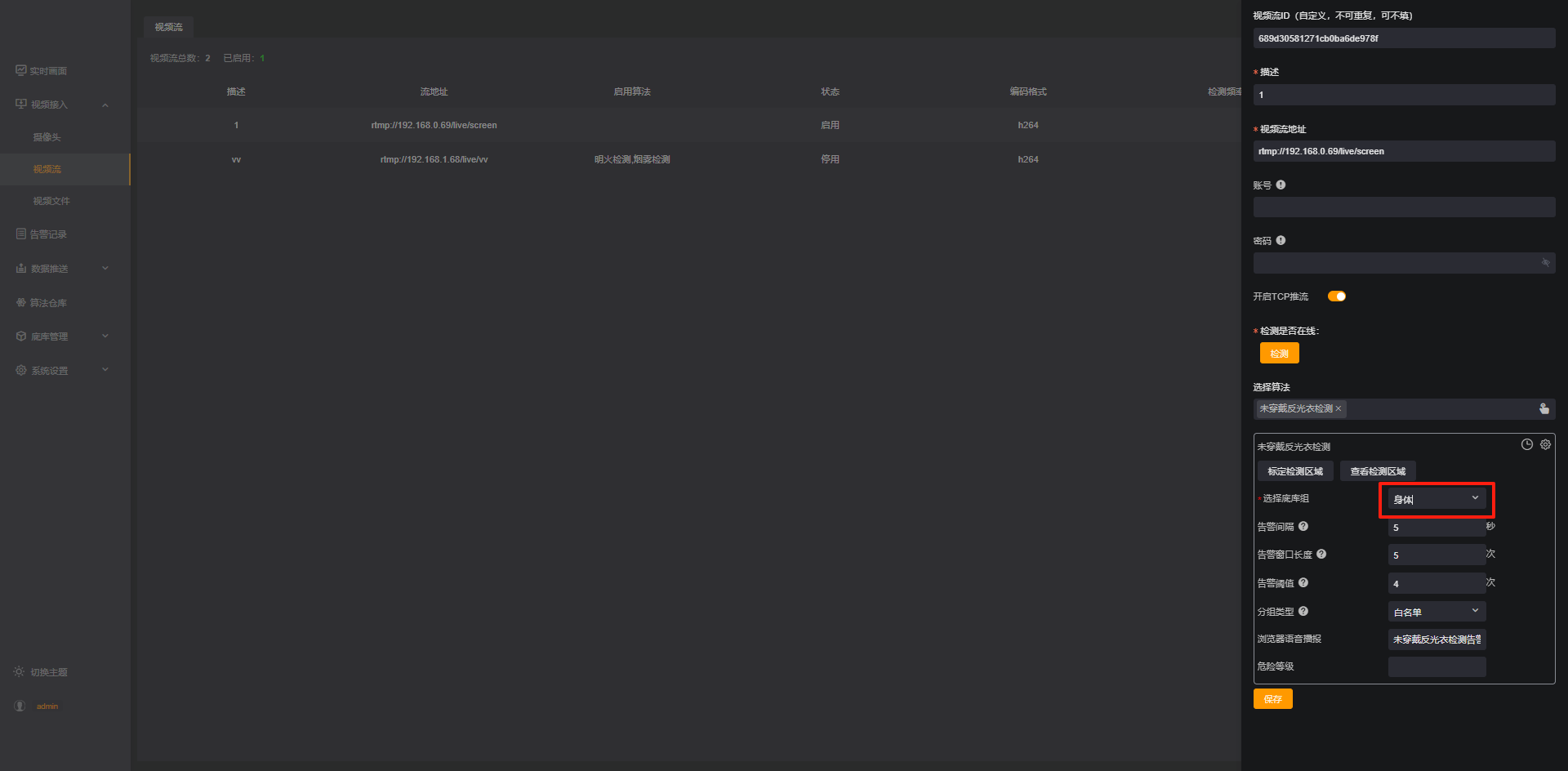

在【视频接入】中的【选择算法】中选择【未穿戴反光衣检测】，完成后点击【保存】。
2. 常见问题
Q1: 为什么我没有穿反光衣，系统没有产生告警？
未穿反光衣检测算法在检测前需要做人体姿态质量判断，只有满足条件的进行模型检测，这样做的目的是减少遮挡等姿态下的误报。算法的使用约束条件如下。
- 检测距离小于10m，躯干防护装备清晰可见
- 身体姿态满足质量要求（正身或背身，可检测到双肩、双胯4个关键点）
Q2: 出现误报、漏报，如何处理？
人体误报：提高人体检测置信度。
- 提高【人体检测置信度】。如0.5，尝试以0.1的步长逐步提高人体检测置信度，上限值建议0.8。
未穿反光衣检测误报（穿了反光衣仍告警）：
- 将误报图片中的人员躯干裁剪出来录入底库，不断丰富底库，每种反光衣大约30-50张图片即可。
- 降低【相似度】。如0.4，尝试以0.05的步长逐步降低相似度阈值，下限值建议0.35。
人体漏报：降低人体检测置信度。
- 降低【人体检测置信度】。如0.5，尝试以0.1的步长逐步降低人体检测置信度，下限值建议0.3。
未穿反光衣漏报：降低反光衣检测置信度。
- 若检测框为黄色，表示当前目标未达到人体姿态质量标准。可尝试降低【关键点阈值】。如0.5，尝试以0.1的步长逐步降低关键点阈值，下限值建议0.3。
- 若检测框为绿色，需提高【相似度】。如0.55，尝试以0.05的步长逐步提高关键点阈值，上限值建议0.7。
在推荐场景下，若依然出现大量肉眼可见的漏报，请联系售后人员处理。

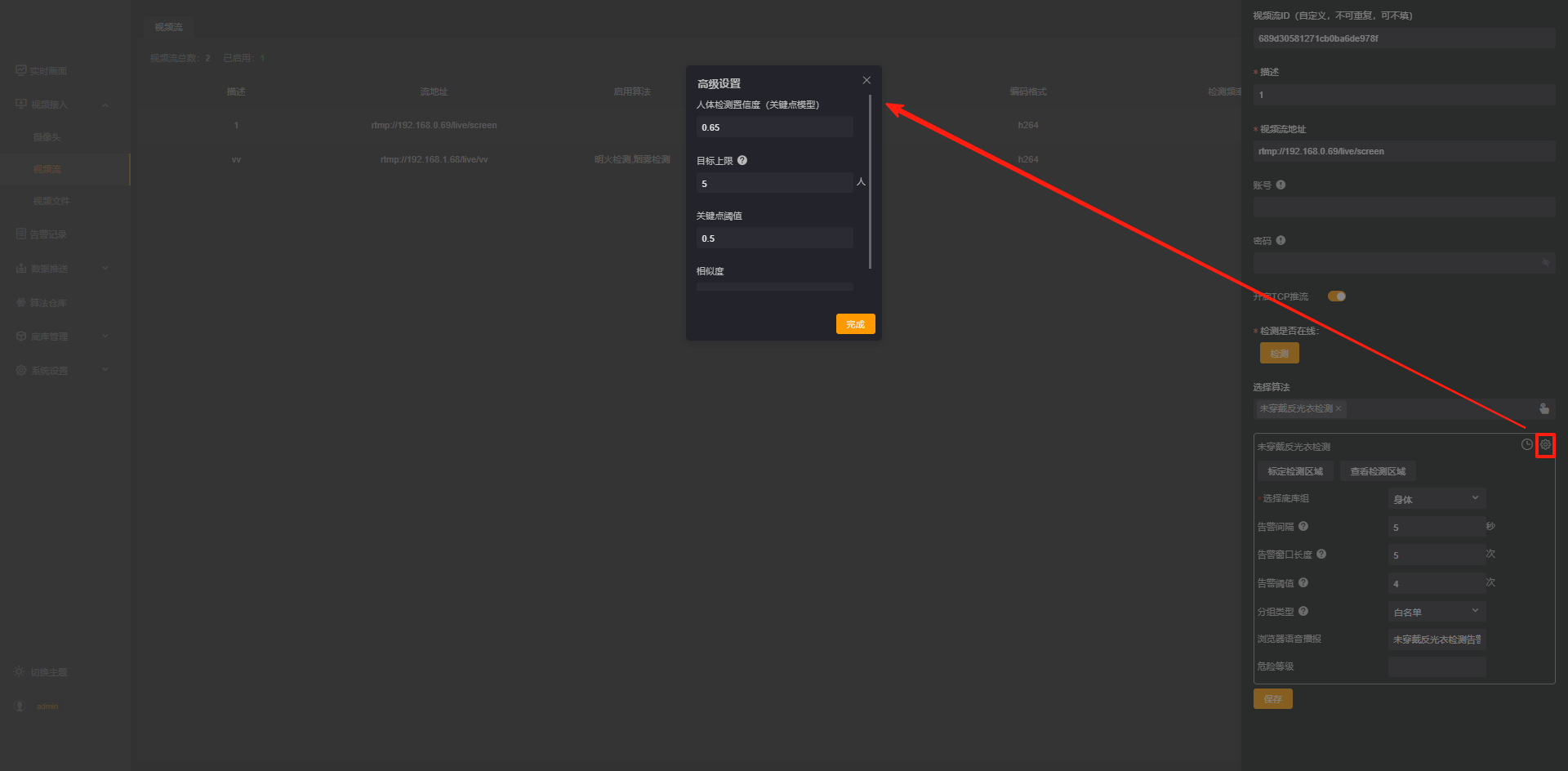

参数配置方法，如下图。
