工勘描述

为保证使用效果，底库录入的图片，一定要遵循以下原则：

• 录入完成底库后，务必点击【载入底库】按钮；
• 图片格式支持 png、jpg、jpeg、bmp，图片大小不超过 2MB；
• 请从监控视频中截取清晰的防护装备图像录入底库，切忌使用手机拍照；
• 后台管理系统【视频接入】摄像头&视频流操作中留有抓拍功能，可以抓拍现场图片，截取检测部位录入底库。

推荐场景

禁用场景

配置说明

1. 配置PPE底库

a. 配置护目镜底库

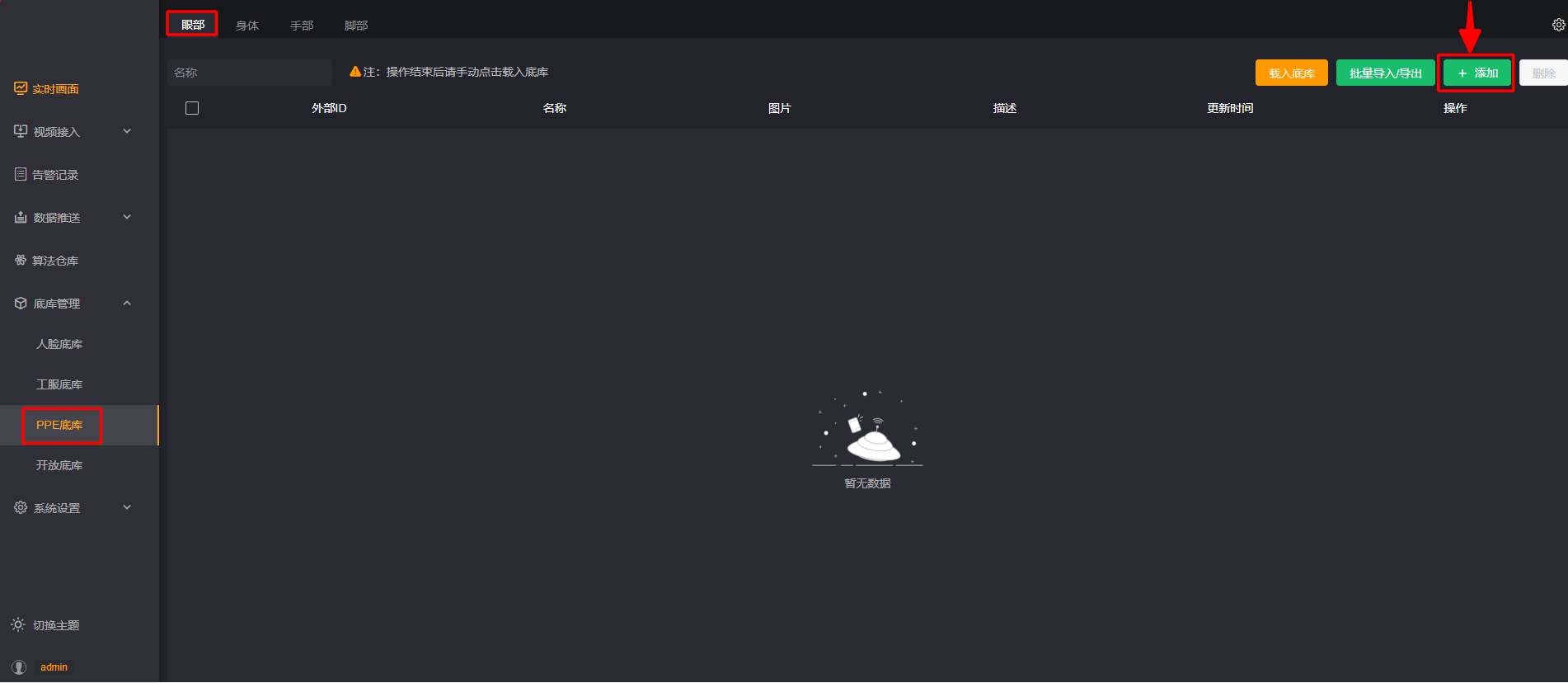

第一步： 点击【底库管理】-【PPE底库】-【眼部】底库中右上角的【添加】。

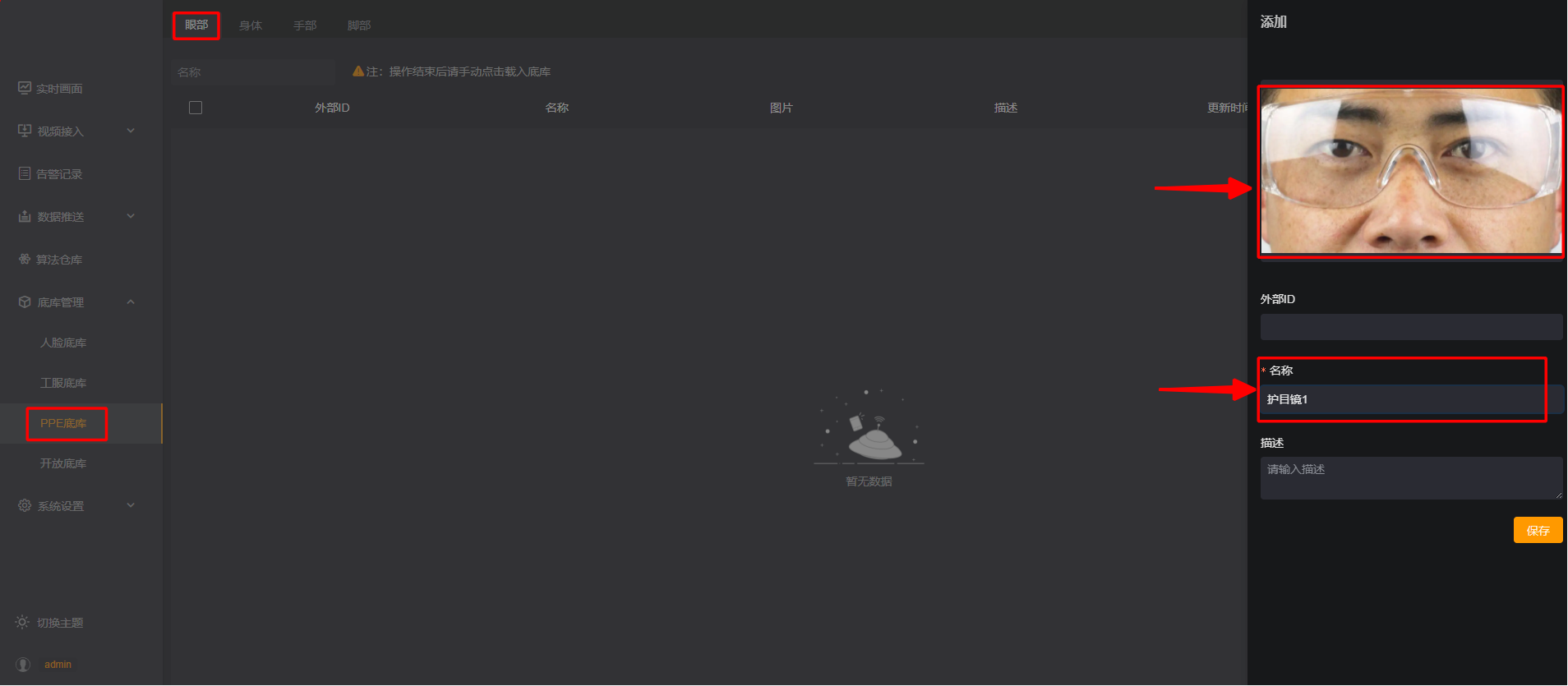

第二步： 在弹出的页面中上传清晰护目镜图片，并输入添加的底库名称。完成后点击【保存】。

录入底库，遵循以下原则：

• 请从监控视频中截取清晰的防护装备图像录入底库，切忌使用手机拍照。
• 图片格式支持 png、jpg、jpeg、bmp，图片大小不超过 2MB。
• 后台管理系统【实时画面】中留有抓拍功能，可以抓拍现场图片，截取检测部位录入底库。
• 录入完成底库后，务必点击【载入底库】按钮。

录入底库，按照如下步骤：

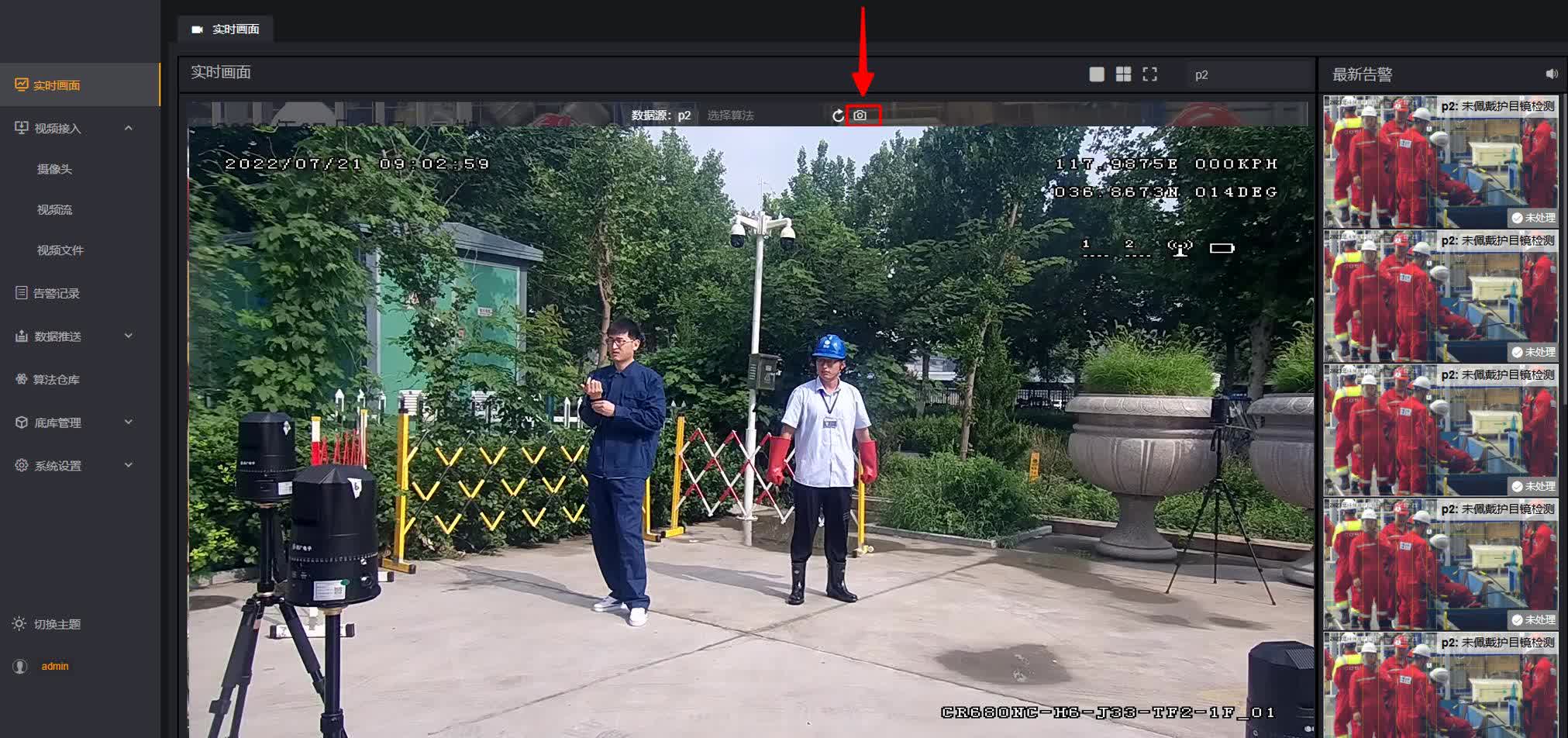

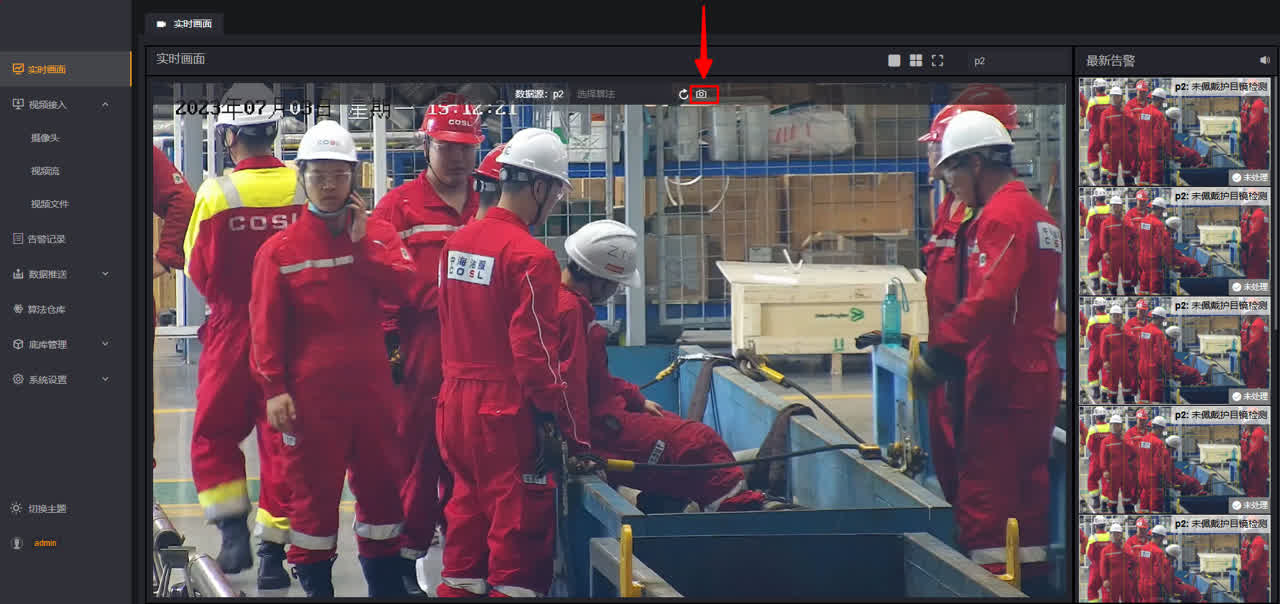

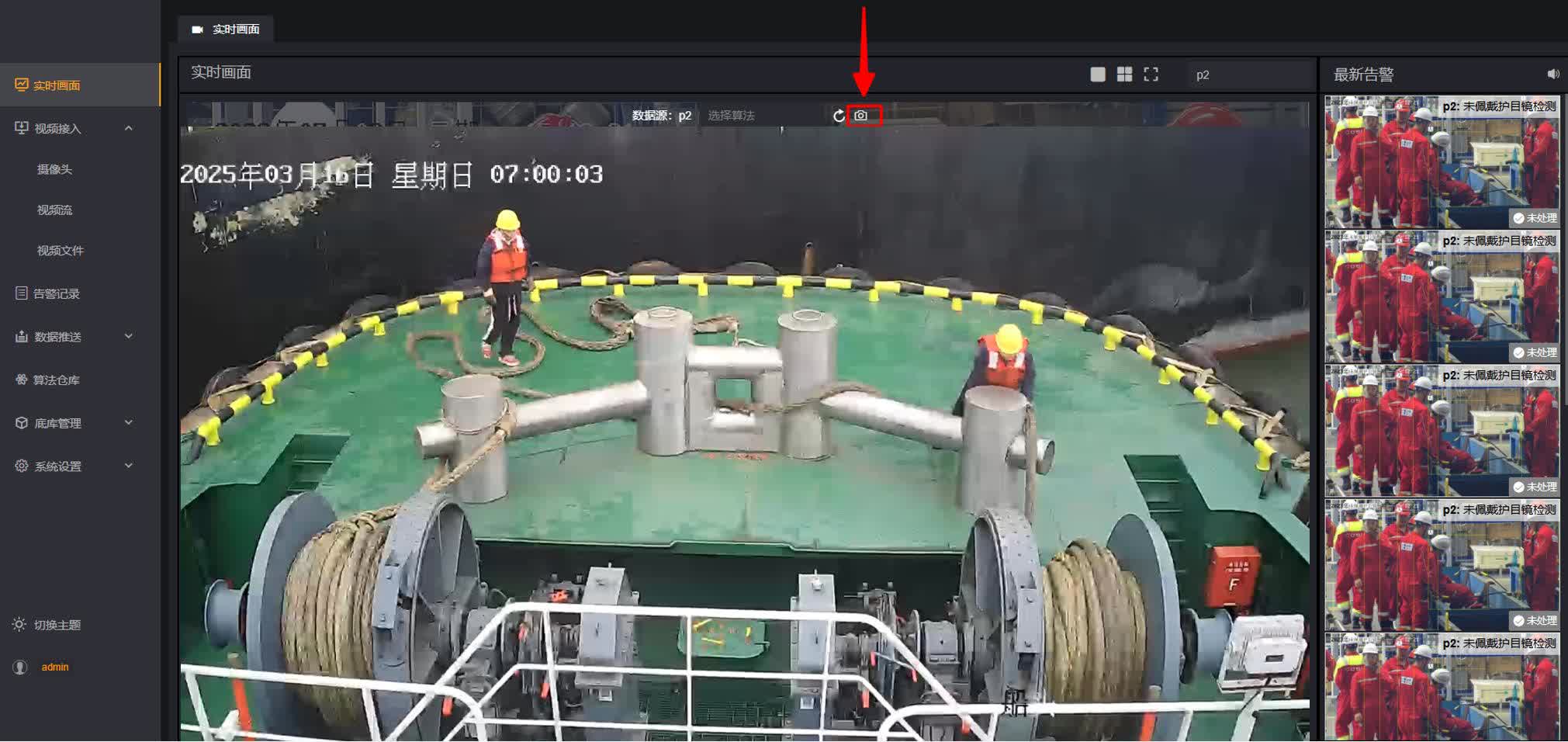

• 从管理系统实时画面中点击【抓拍】获取监控原图。

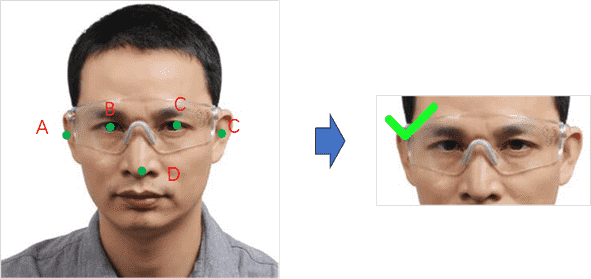

• 对抓拍的原图，裁剪出护目镜区域。护目镜应处于画面中央，四个边适当留白，不可过大，避免引入过多背景。护目镜裁剪区域下边缘在鼻子处、上边缘使护目镜处于竖直视野中心，左边缘左耳外扩一定区域，右边缘右耳外扩一定区域。

• 将上图中裁剪出的眼部图像（如上图，右侧图像），录入眼部底库。

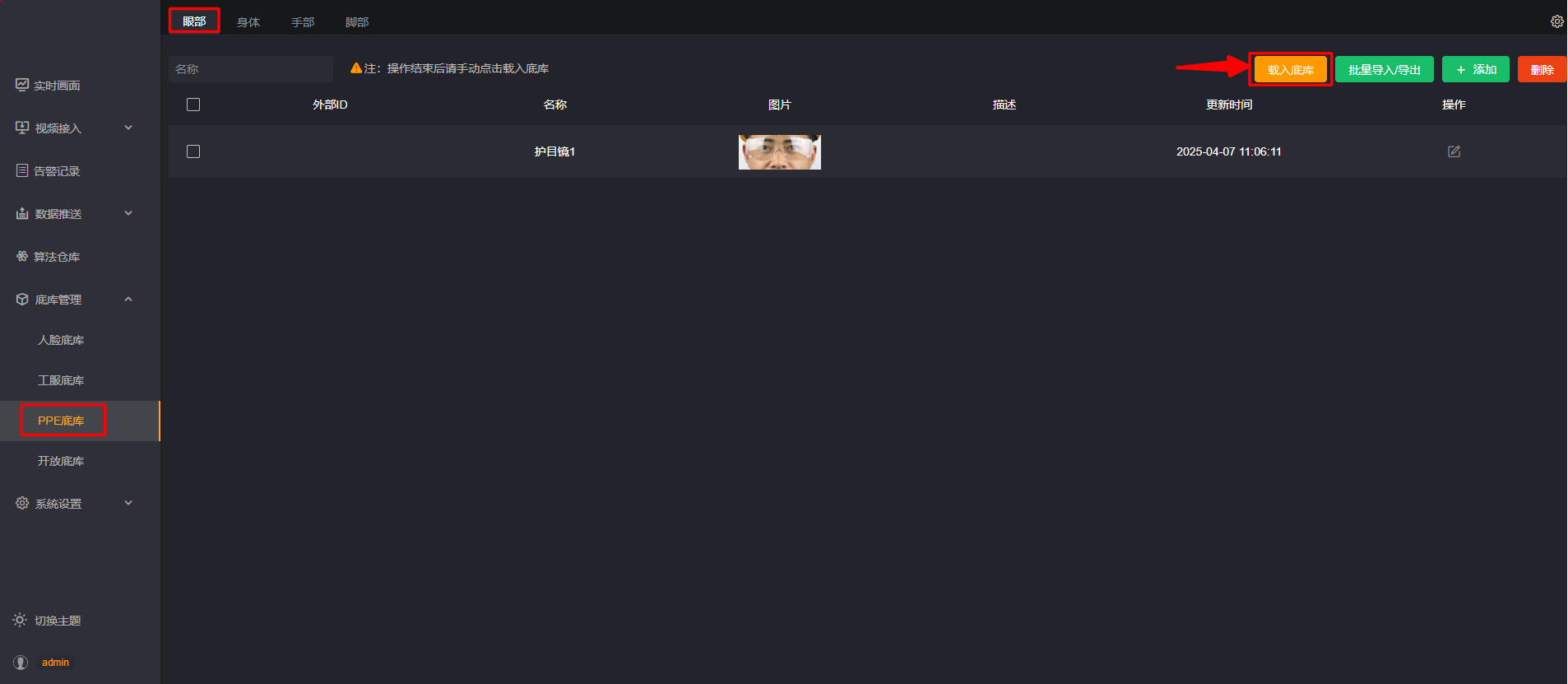

第三步： 完成后，点击【PPE底库】-【眼部】底库中，右上角的载入底库，使底库生效。

b. 配置救生衣底库

第一步： 点击【底库管理】-【PPE底库】-【身体】底库中右上角的【添加】。

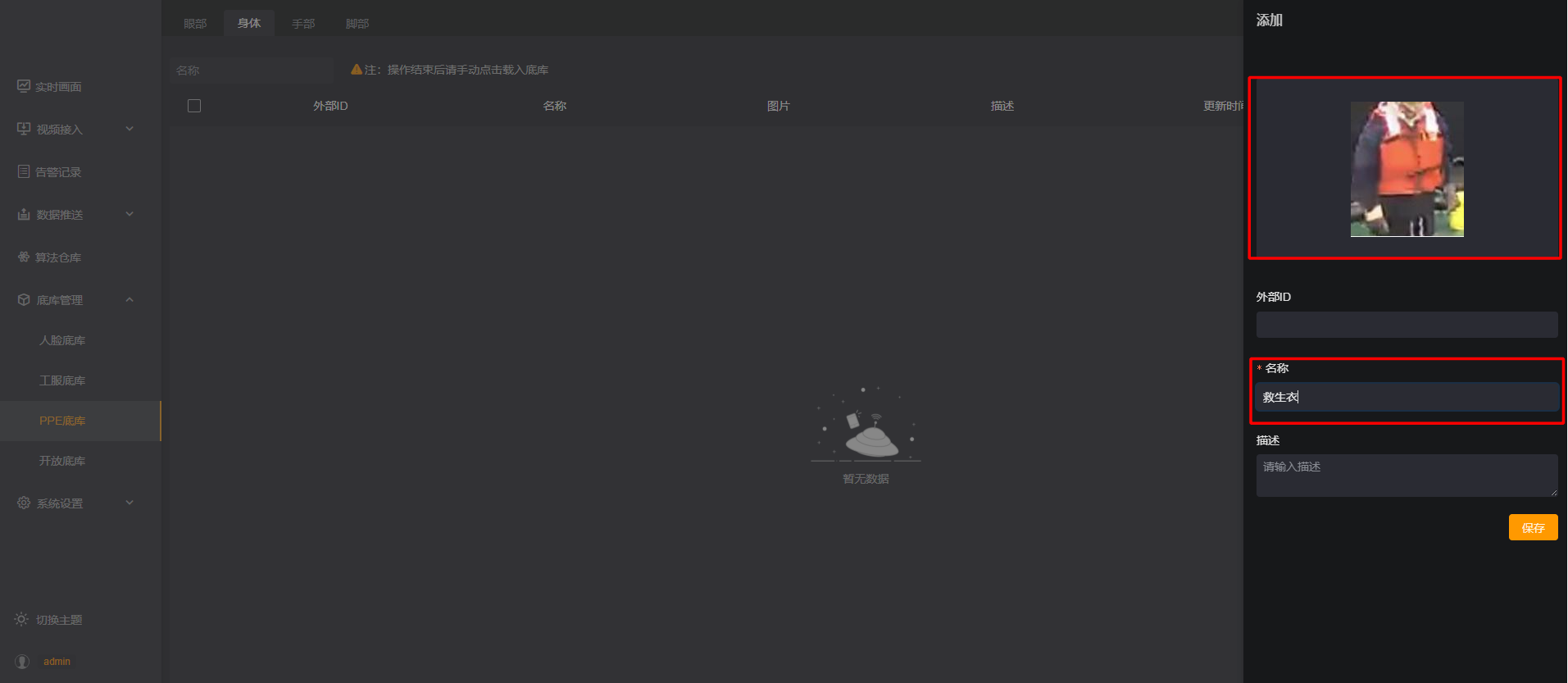

第二步： 在弹出的页面中上传清晰救生衣图片，并输入添加的底库名称。完成后点击【保存】。

录入底库，遵循以下原则：

• 请从监控视频中截取清晰的防护装备图像录入底库，切忌使用手机拍照。
• 图片格式支持 png、jpg、jpeg、bmp，图片大小不超过 2MB。
• 后台管理系统【实时画面】中留有抓拍功能，可以抓拍现场图片，截取检测部位录入底库。
• 录入完成底库后，务必点击【载入底库】按钮。

录入底库，按照如下步骤：

• 从管理系统实时画面中点击【抓拍】获取监控原图。

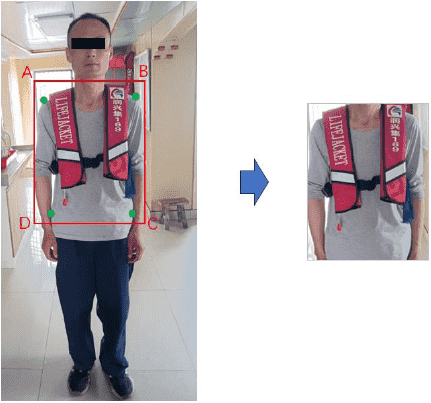

• 对抓拍的原图，裁剪出救生衣区域。救生衣应处于画面中央，四个边适当留白，不可过大，避免引入过多背景。救生衣裁剪区域上边缘位于双肩最高点外扩一定区域，下边缘位于双胯最低点外扩一定区域，左边缘位于肩胯最左点外扩一定区域，右边缘位于肩胯最右点外扩一定区域。

• 将上图中裁剪出的躯干部位图像（如上图，右侧图像），录入身体底库。

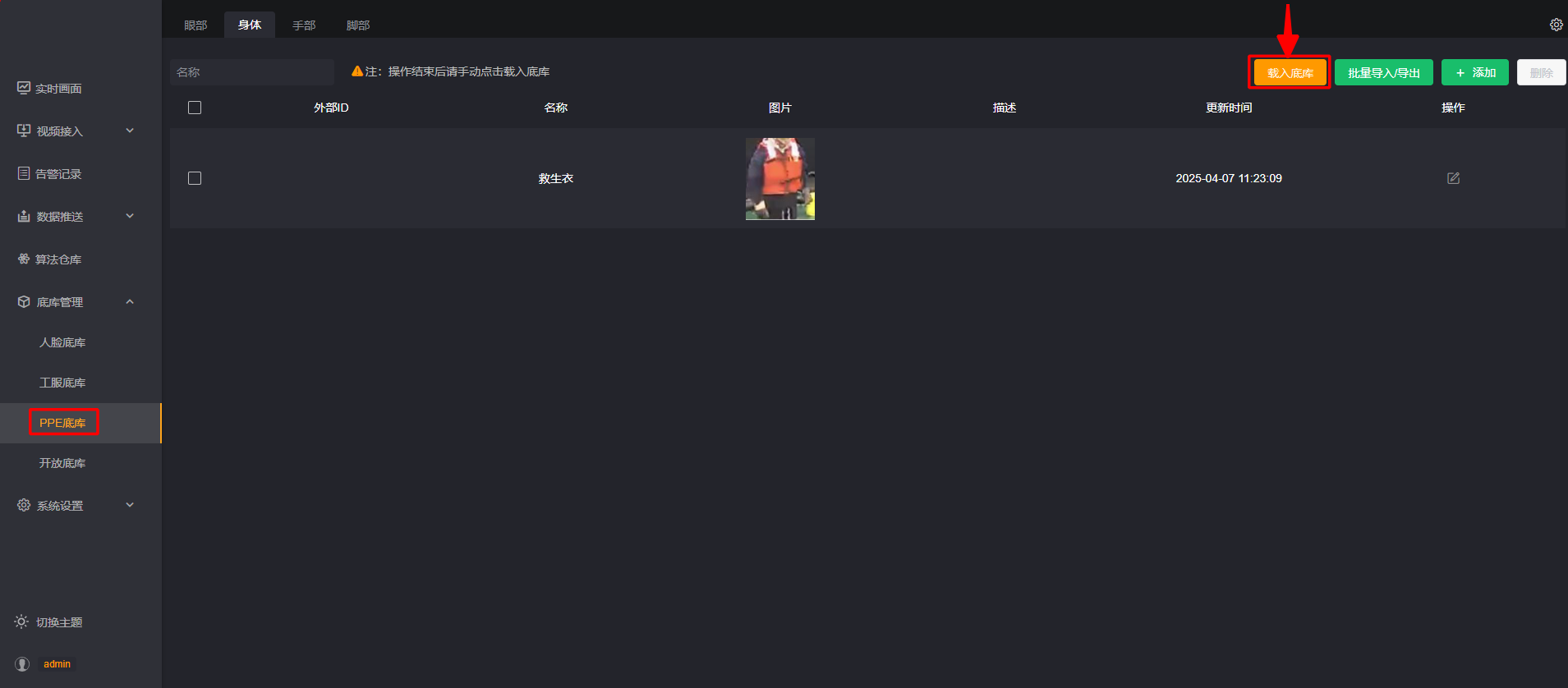

第三步： 完成后，点击【PPE底库】-【身体】底库中，右上角的载入底库，使底库生效。

c. 配置防护手套底库

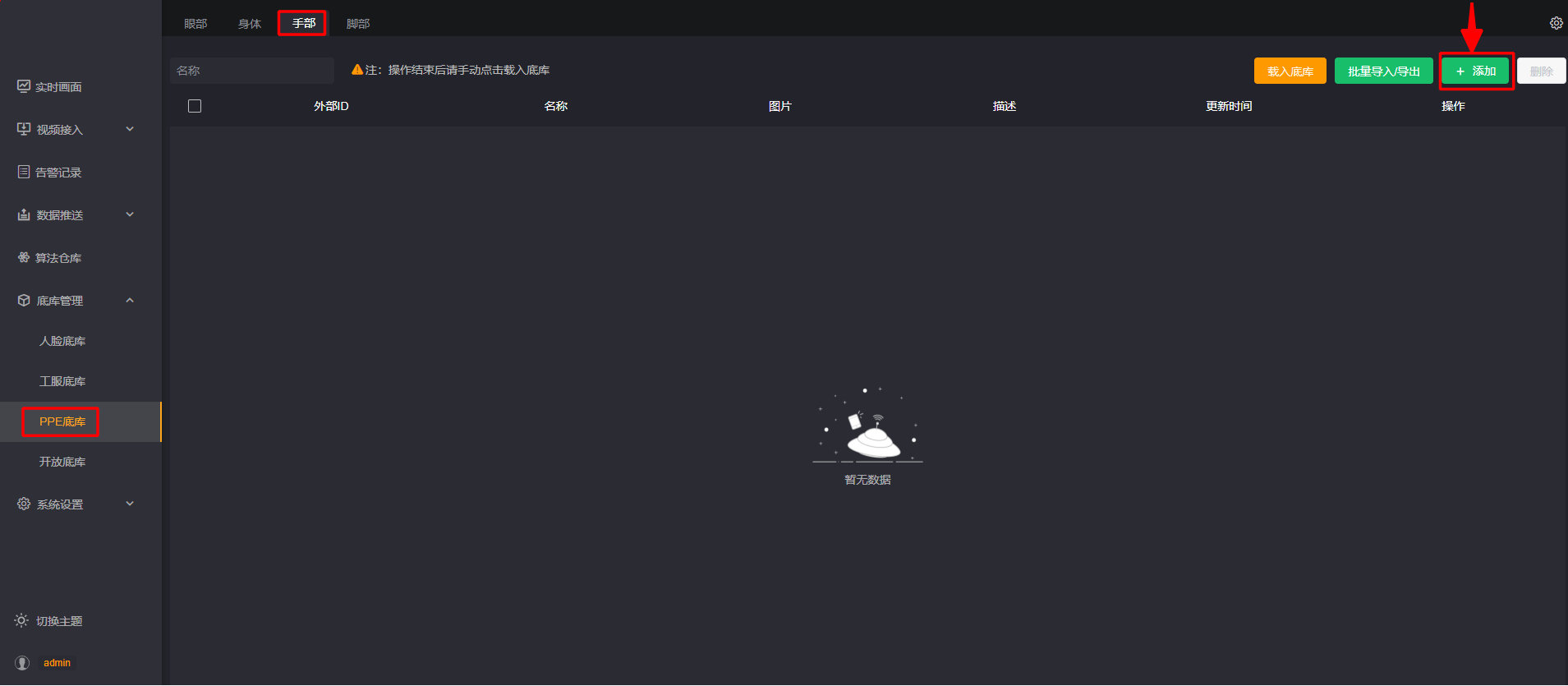

第一步： 点击【底库管理】-【PPE底库】-【手部】底库中右上角的【添加】。

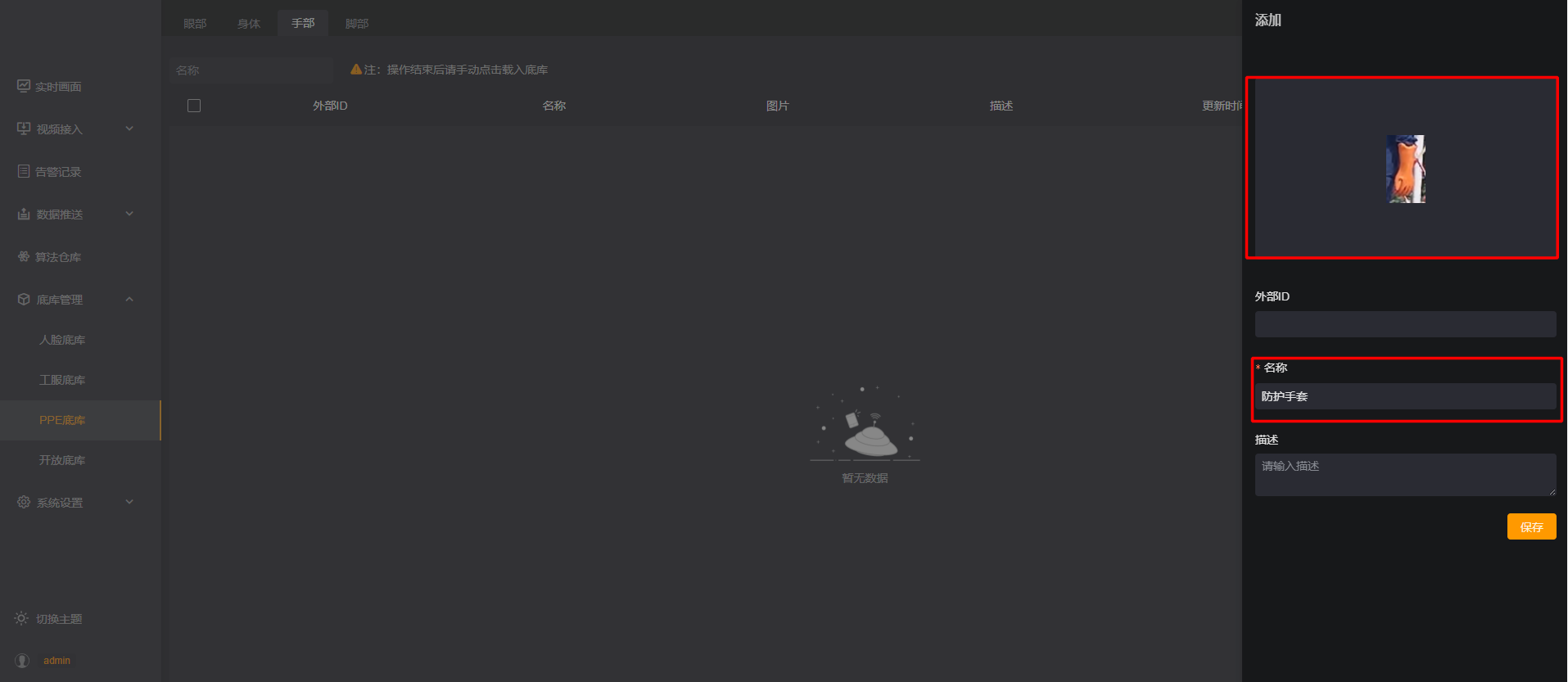

第二步： 在弹出的页面中上传清晰防护手套图片，并输入添加的底库名称。完成后点击【保存】。

录入底库，遵循以下原则：

• 请从监控视频中截取清晰的防护装备图像录入底库，切忌使用手机拍照。
• 图片格式支持 png、jpg、jpeg、bmp，图片大小不超过 2MB。
• 后台管理系统【实时画面】中留有抓拍功能，可以抓拍现场图片，截取检测部位录入底库。
• 录入完成底库后，务必点击【载入底库】按钮。

录入底库，按照如下步骤：

• 从管理系统实时画面中点击【抓拍】获取监控原图。

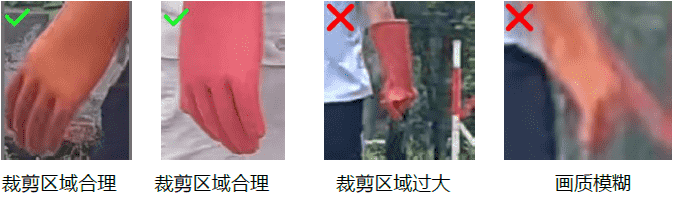

• 对于抓拍的原图，裁剪出防护手套区域。防护手套应处于画面中央，三个边缘适当留白，不可过大，避免引入过多背景。上边裁剪应使得手腕位于竖直视野中心处。防护手套底库不可引入过多背景、不可录入模糊图片。

• 将上图中裁剪出的手部图像，录入身体底库。

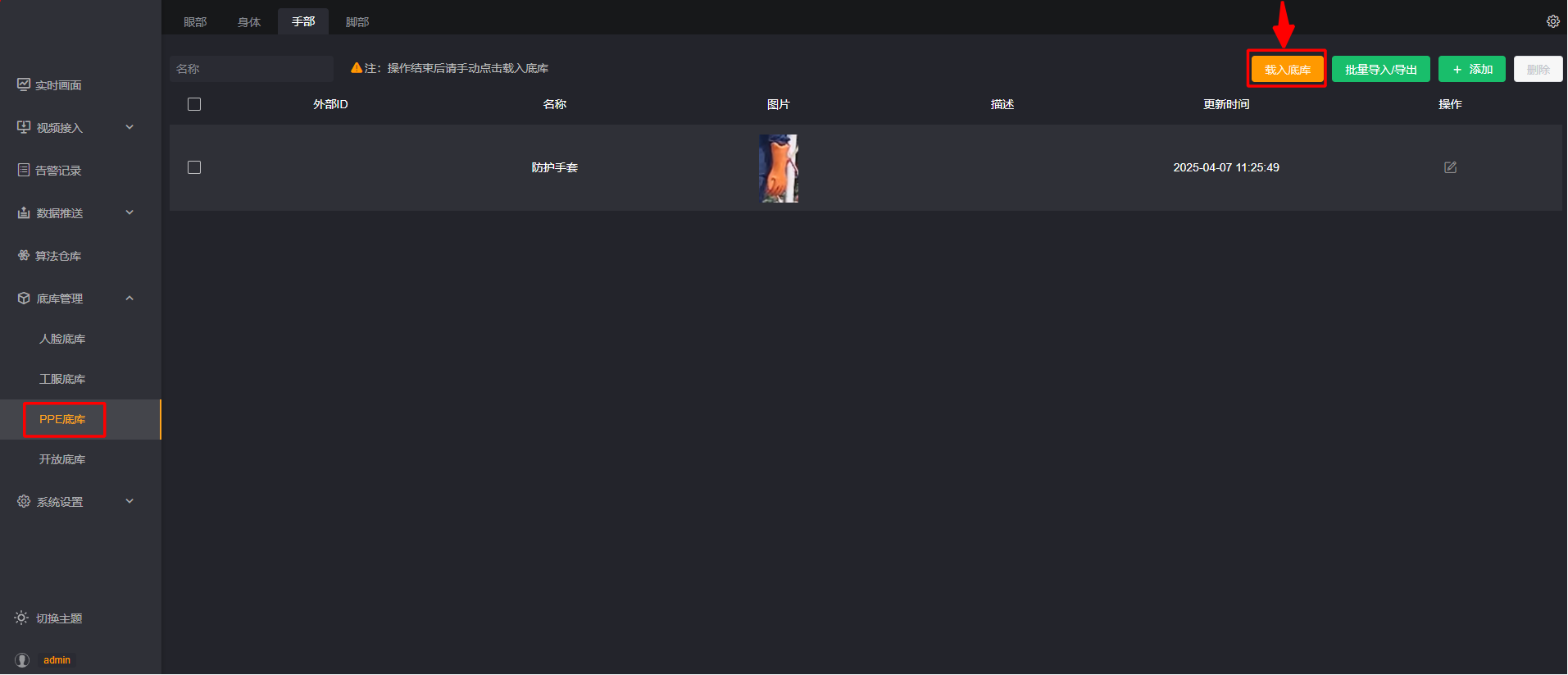

第三步： 完成后，点击【PPE底库】-【手部】底库中，右上角的载入底库，使底库生效。

d. 配置防护鞋底库

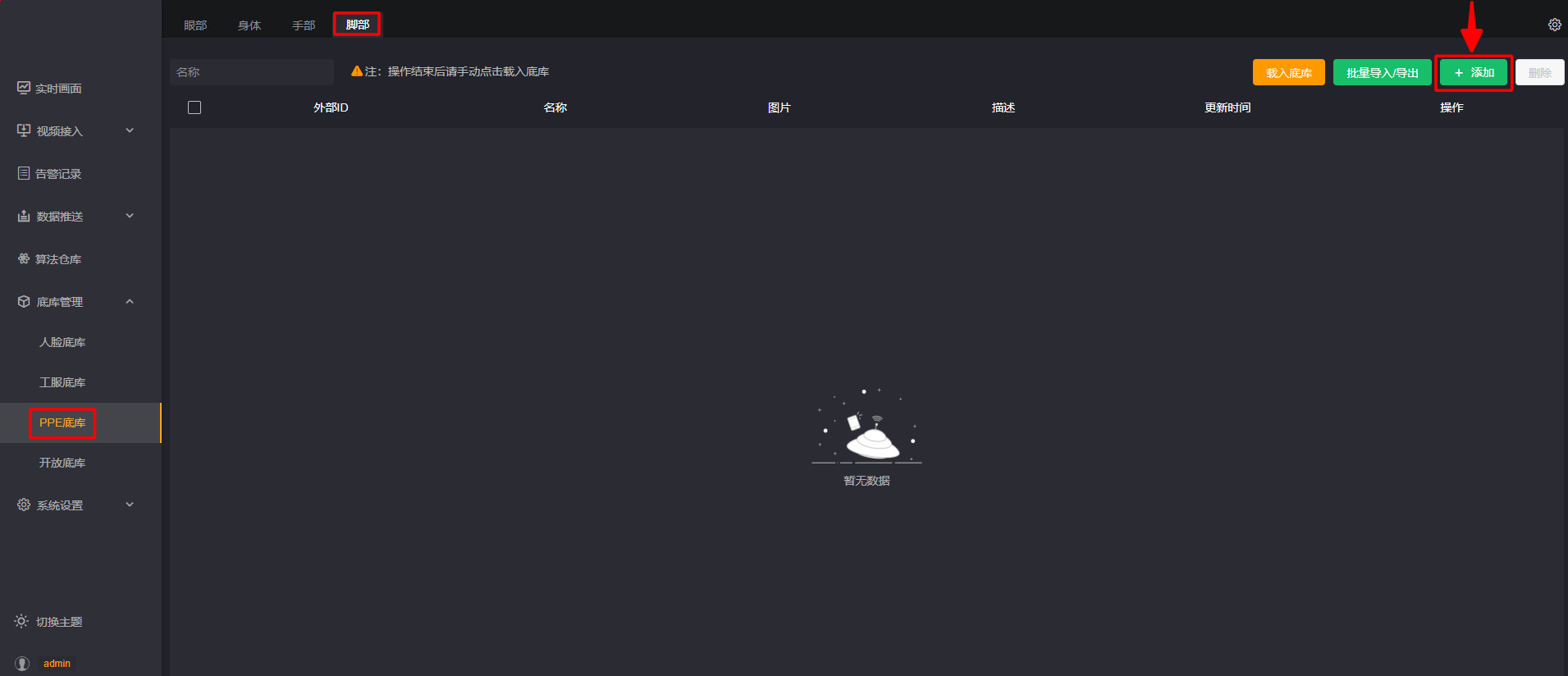

第一步： 点击【底库管理】-【PPE底库】-【脚部】底库中右上角的【添加】。

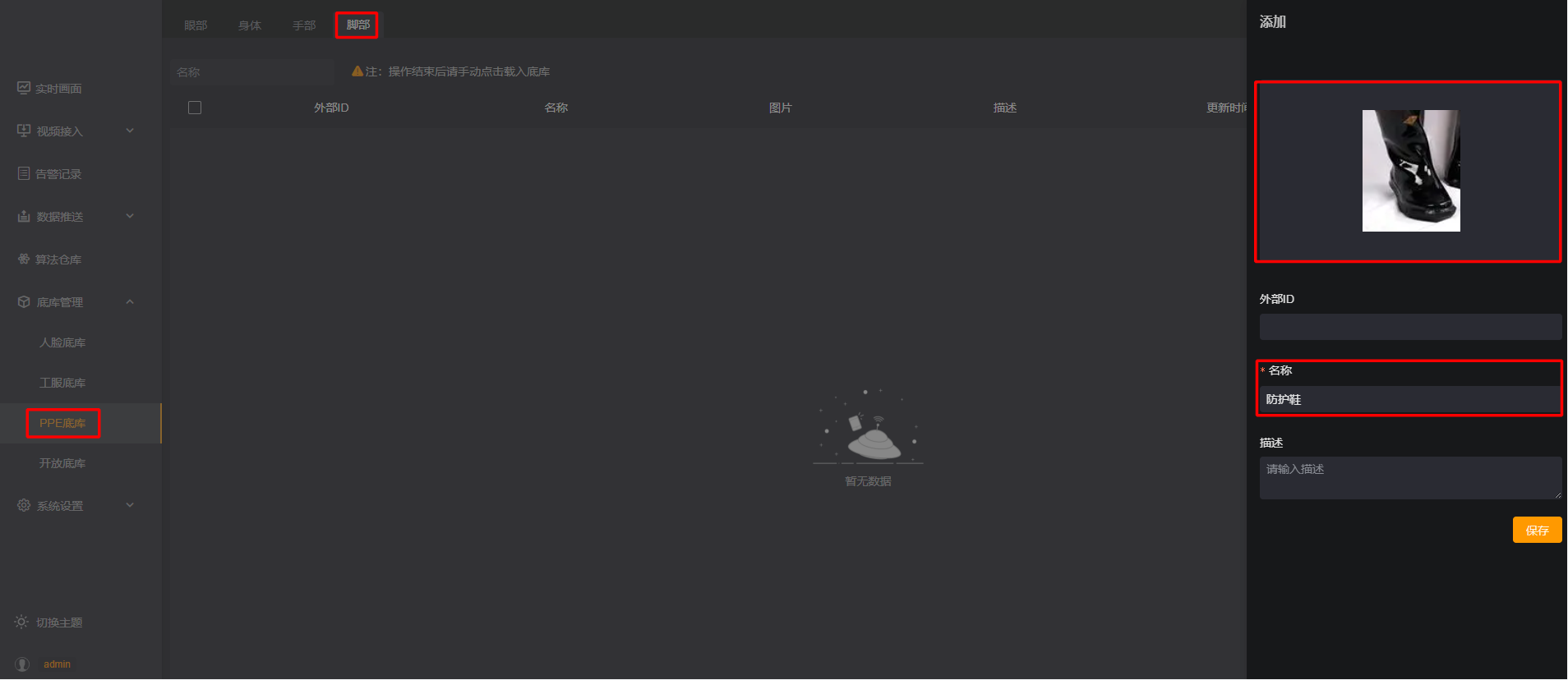

第二步： 在弹出的页面中上传清晰防护鞋图片，并输入添加的底库名称。完成后点击【保存】。

录入底库，遵循以下原则：

• 请从监控视频中截取清晰的防护装备图像录入底库，切忌使用手机拍照。
• 图片格式支持 png、jpg、jpeg、bmp，图片大小不超过 2MB。
• 后台管理系统【实时画面】中留有抓拍功能，可以抓拍现场图片，截取检测部位录入底库。
• 录入完成底库后，务必点击【载入底库】按钮。

录入底库，按照如下步骤：

• 从管理系统实时画面中点击【抓拍】获取监控原图。

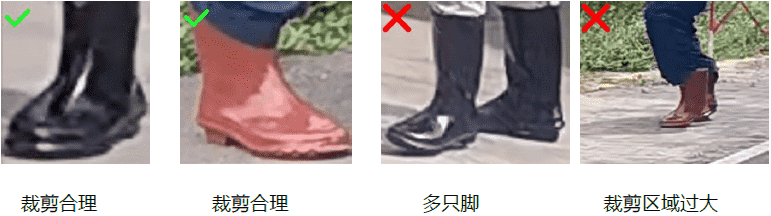

• 对于抓拍的原图，裁剪出防护鞋区域。防护鞋应处于画面中央，三个边缘适当留白，不可过大，避免引入过多背景。上边裁剪应使得脚腕位于竖直视野中心处。防护鞋底库不可录入单画面多只鞋、不可引入过多背景，不可录入模糊图片；

• 将上图中裁剪出的脚部图像，录入脚部底库。

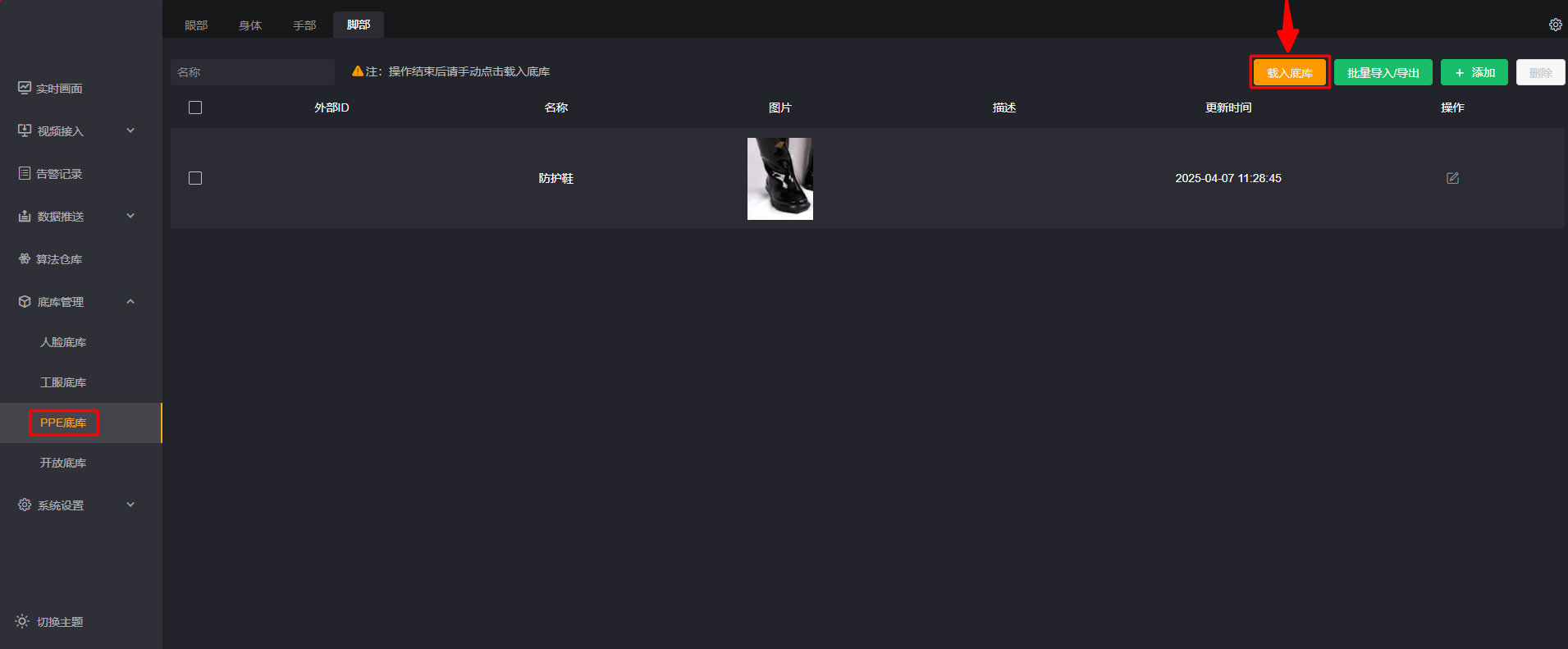

第三步： 完成后，点击【PPE底库】-【脚部】底库中，右上角的载入底库，使底库生效。

2. 配置PPE算法

a. 配置未佩戴护目镜检测算法

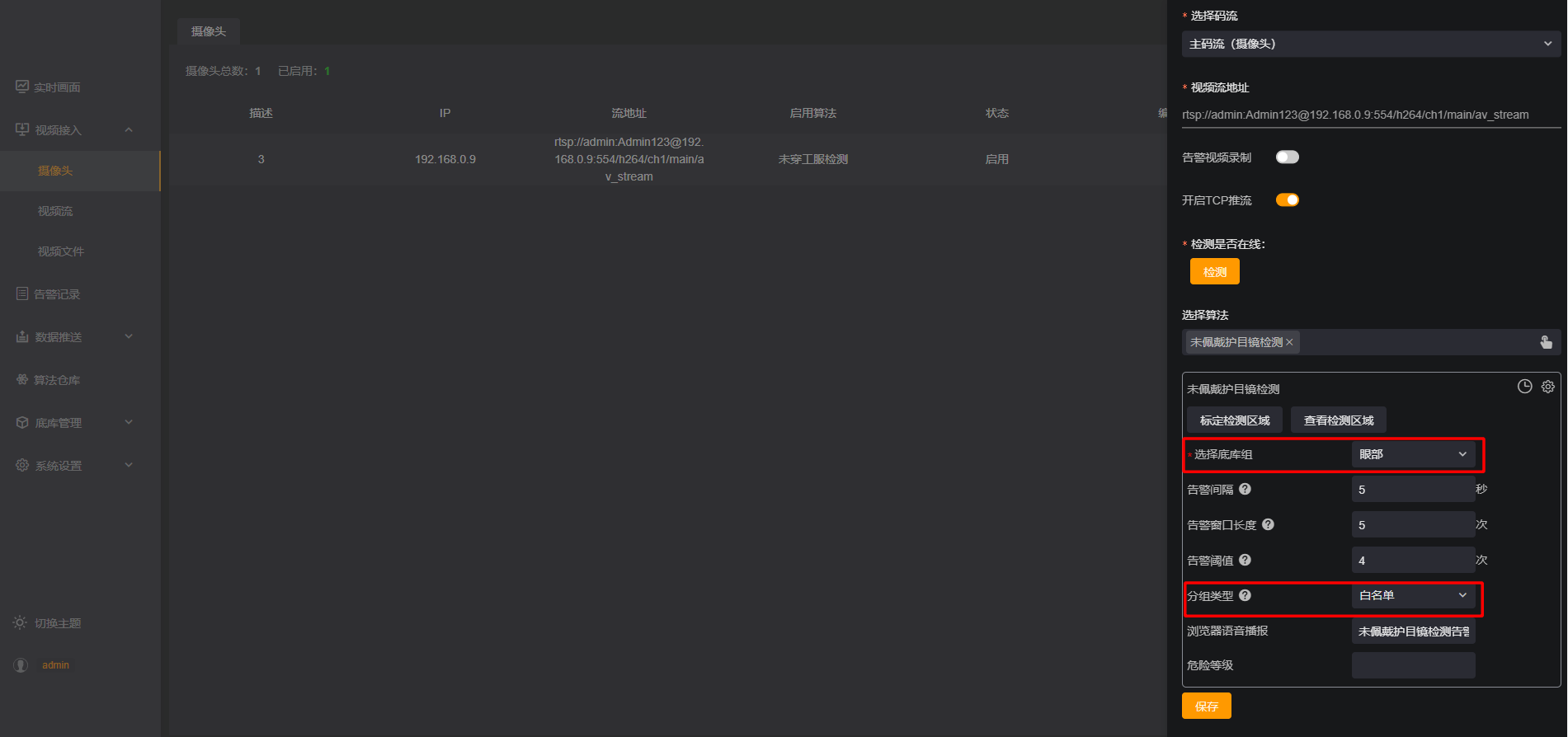

在【视频接入】中的【选择算法】中选择未佩戴护目镜检测算法。在【选择底库组】中选择【眼部】底库。在【分组类型】中选择【白名单】。完成后点击【保存】。

b. 配置未穿救生衣检测算法

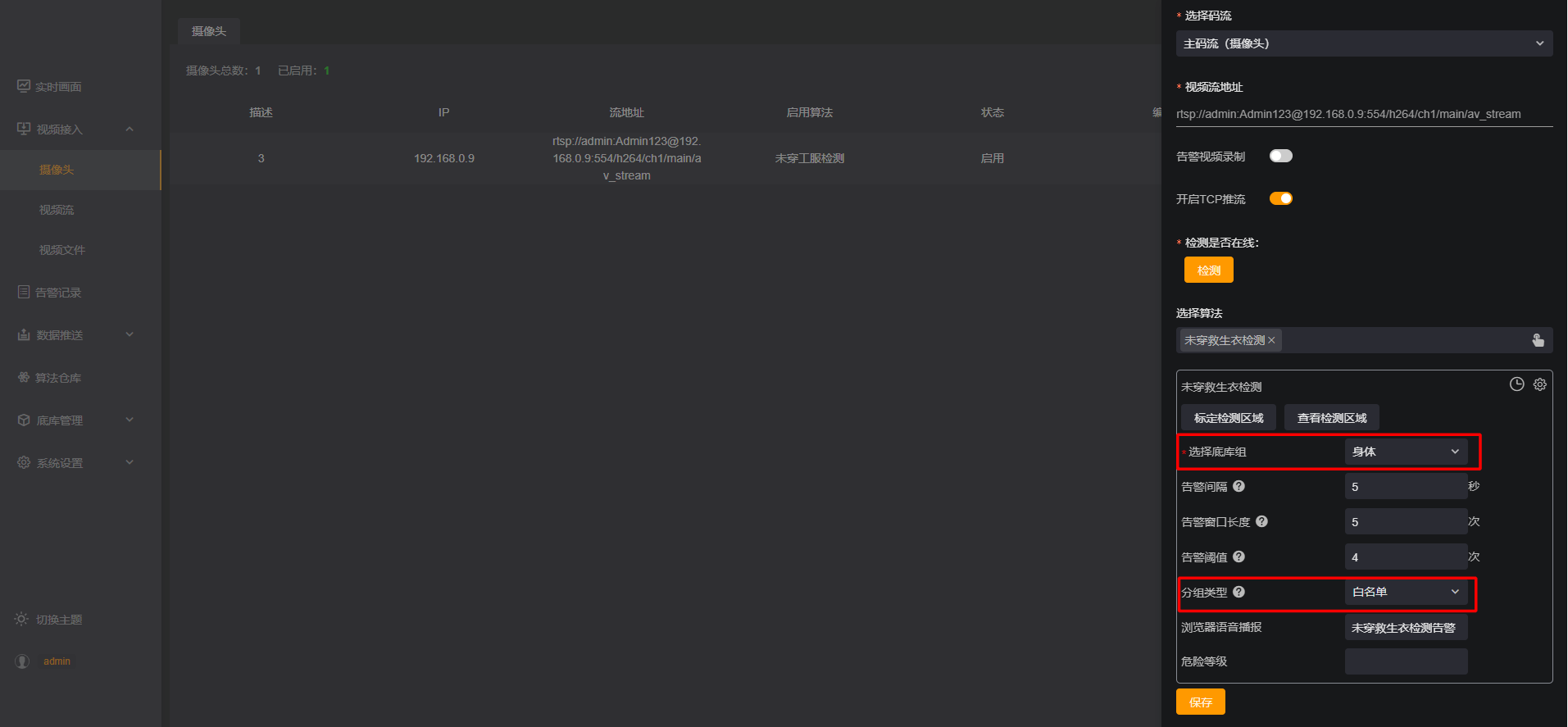

在【视频接入】中的【选择算法】中选择未穿救生衣检测算法。在【选择底库组】中选择【身体】底库。在【分组类型】中选择【白名单】。完成后点击【保存】。

c. 配置未戴手套检测算法

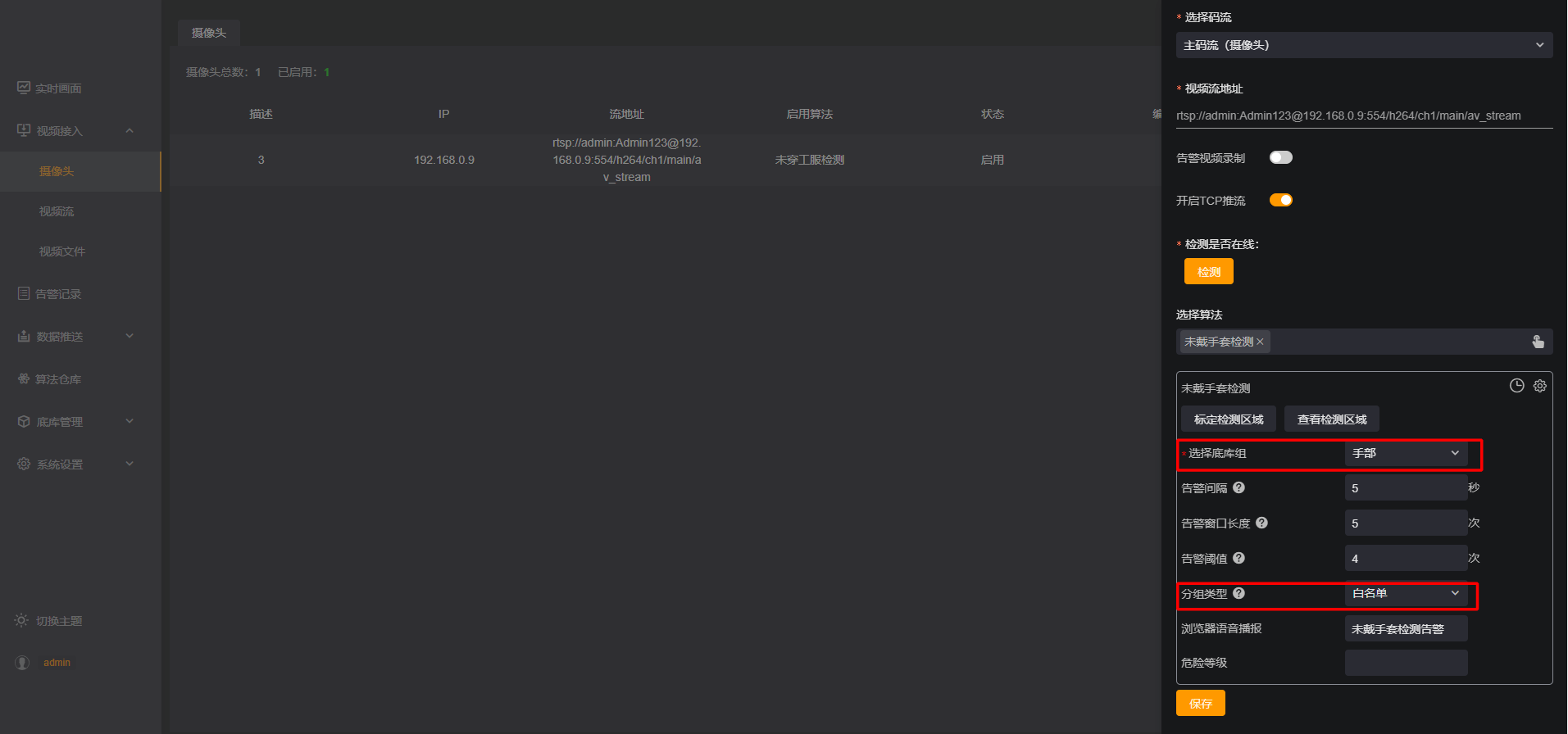

在【视频接入】中的【选择算法】中选择未戴手套检测算法。在【选择底库组】中选择【手部】底库。在【分组类型】中选择【白名单】。完成后点击【保存】。

d. 配置未穿工装鞋检测算法

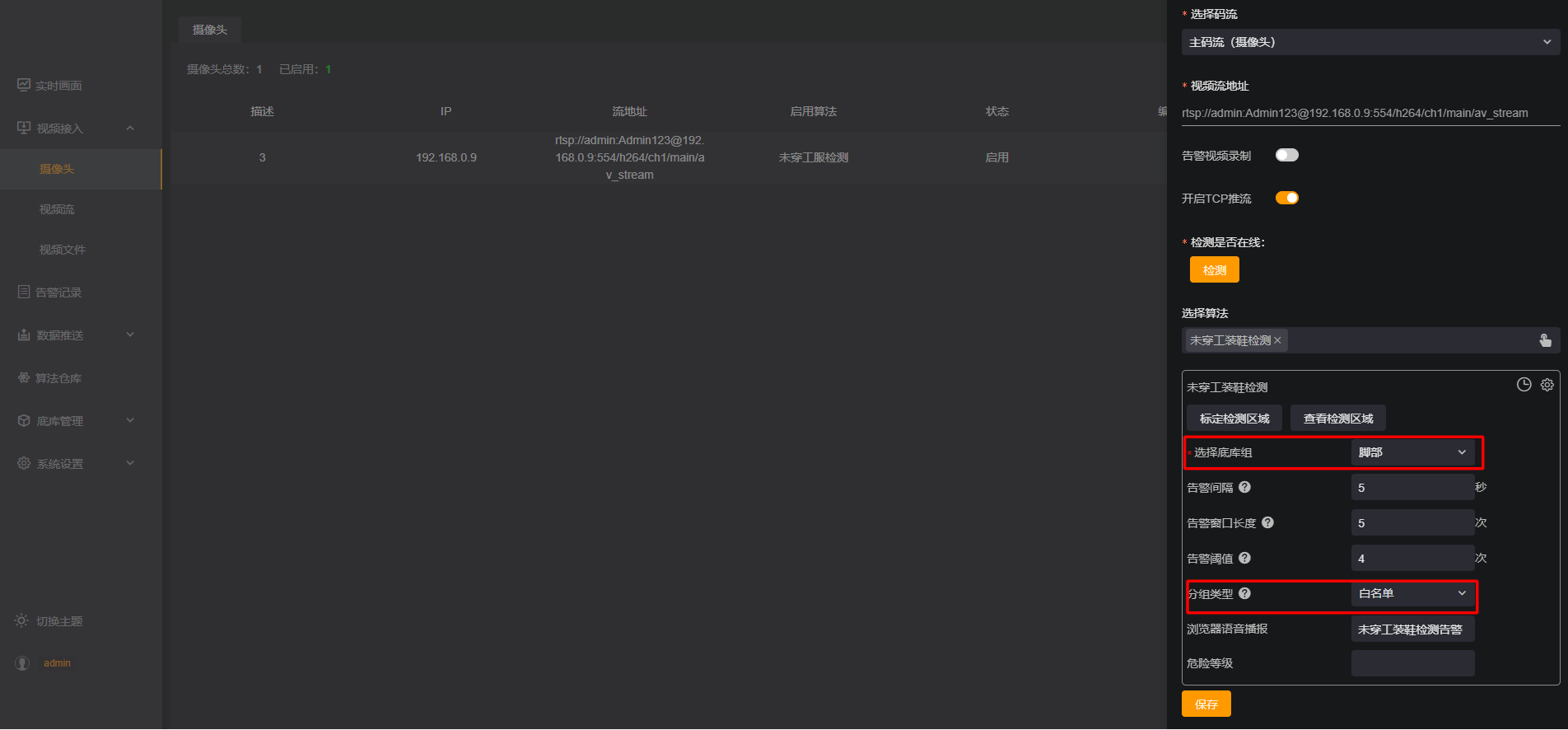

在【视频接入】中的【选择算法】中选择未穿工装鞋检测算法。在【选择底库组】中选择【脚部】底库。在【分组类型】中选择【白名单】。完成后点击【保存】。

3. 常见问题

Q1: 为什么我没有穿防护装备，系统没有产生告警？

PPE算法在检测前需要做人体姿态质量判断，只有满足条件的进行模型检测，这样做的目的是减少遮挡等姿态下的误报。四个算法的使用约束条件如下。

未佩戴护目镜检测

• 检测距离小于10m，眼部防护装备清晰可见
• 身体姿态满足质量要求（正身，可检测到眼、耳、鼻五个关键点）

未穿救生衣检测算法

• 检测距离小于10m，躯干防护装备清晰可见
• 身体姿态满足质量要求（正身或背身，可检测到双肩、双胯4个关键点）

未戴手套检测算法

• 检测距离小于10m，手部防护装备清晰可见
• 身体姿态满足质量要求（至少一条胳膊的手腕关键点与肘部关键点同时检测到）

未穿工装鞋检测算法

• 检测距离小于10m，脚部防护装备清晰可见
• 身体姿态满足质量要求（至少一条腿的脚部关键点与膝盖关键点同时检测到）

Q2: 算法产生误报，如何处理？

未佩戴护目镜检测

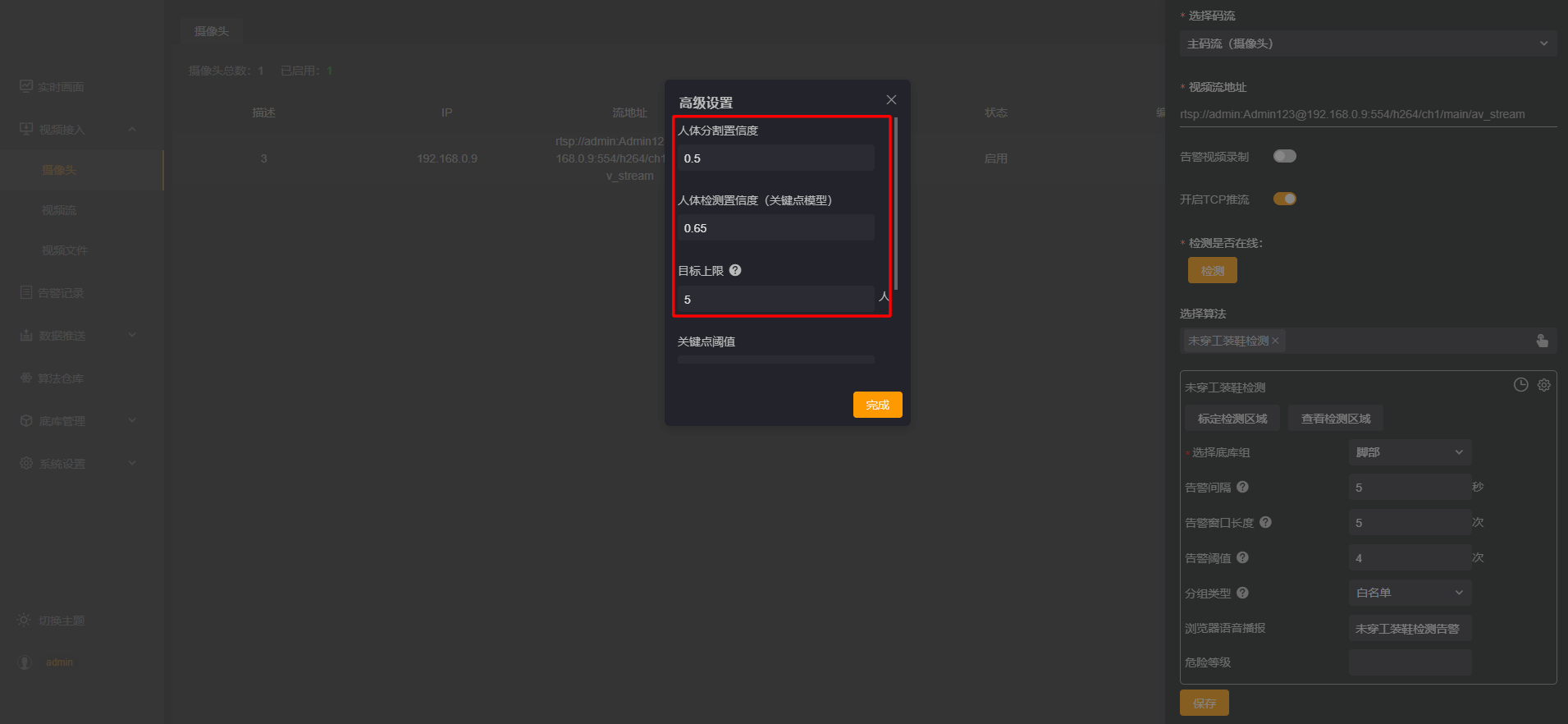

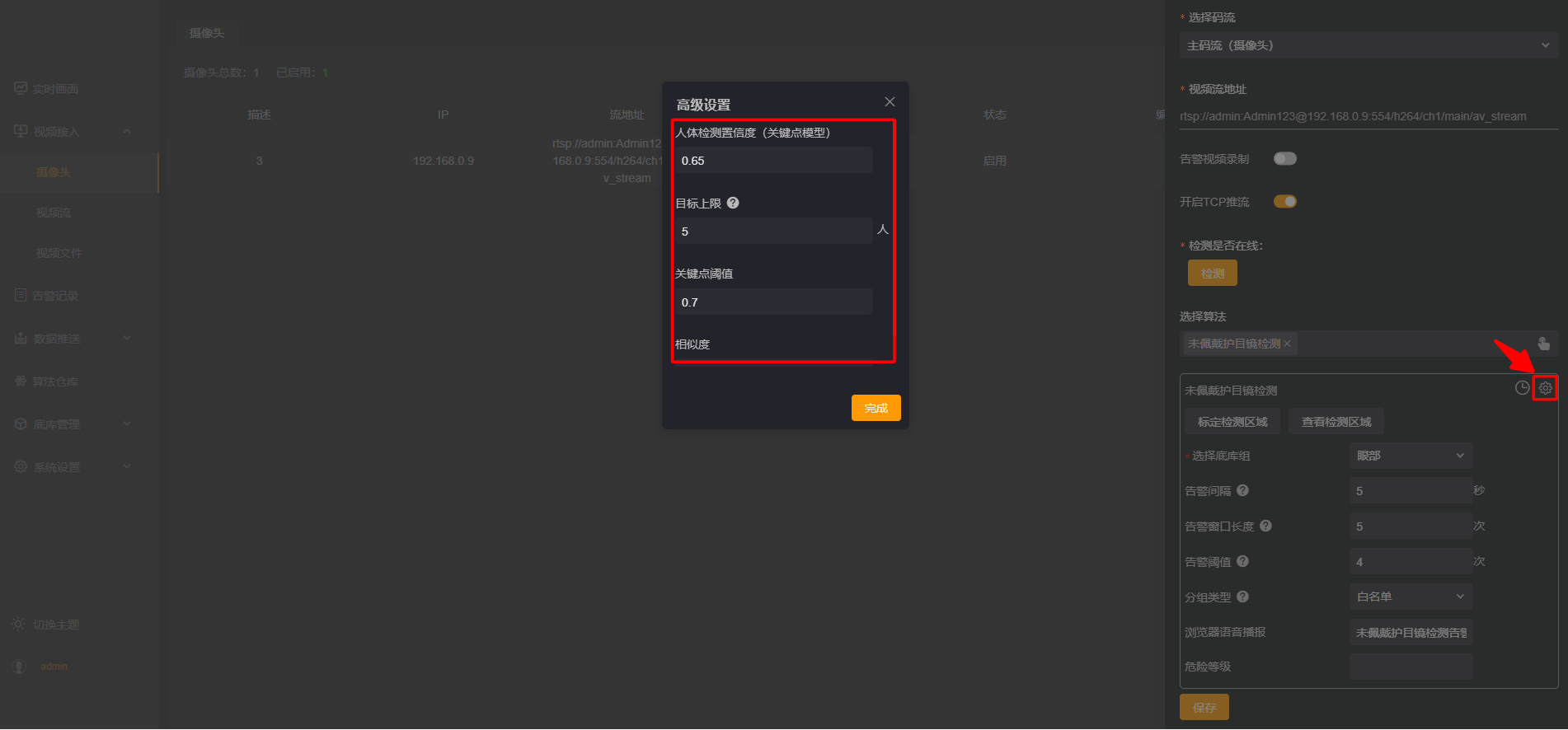

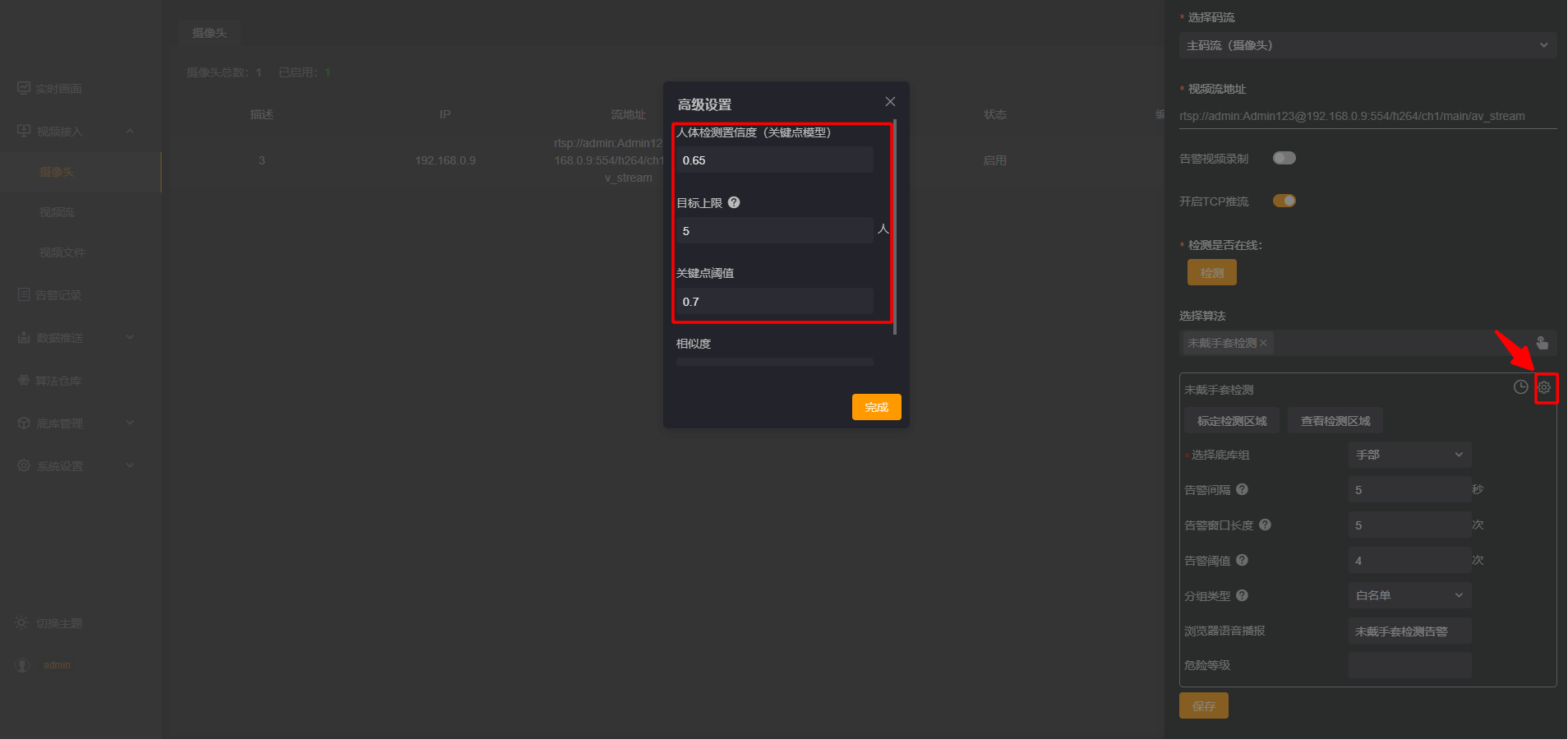

• 如果算法误将其他目标识别为人体，请提高人体检测置信度（关键点模型）。例如：0.75。若依然误报，以0.1步长逐步提高置信度。人体检测置信度（关键点模型）上限建议0.85。

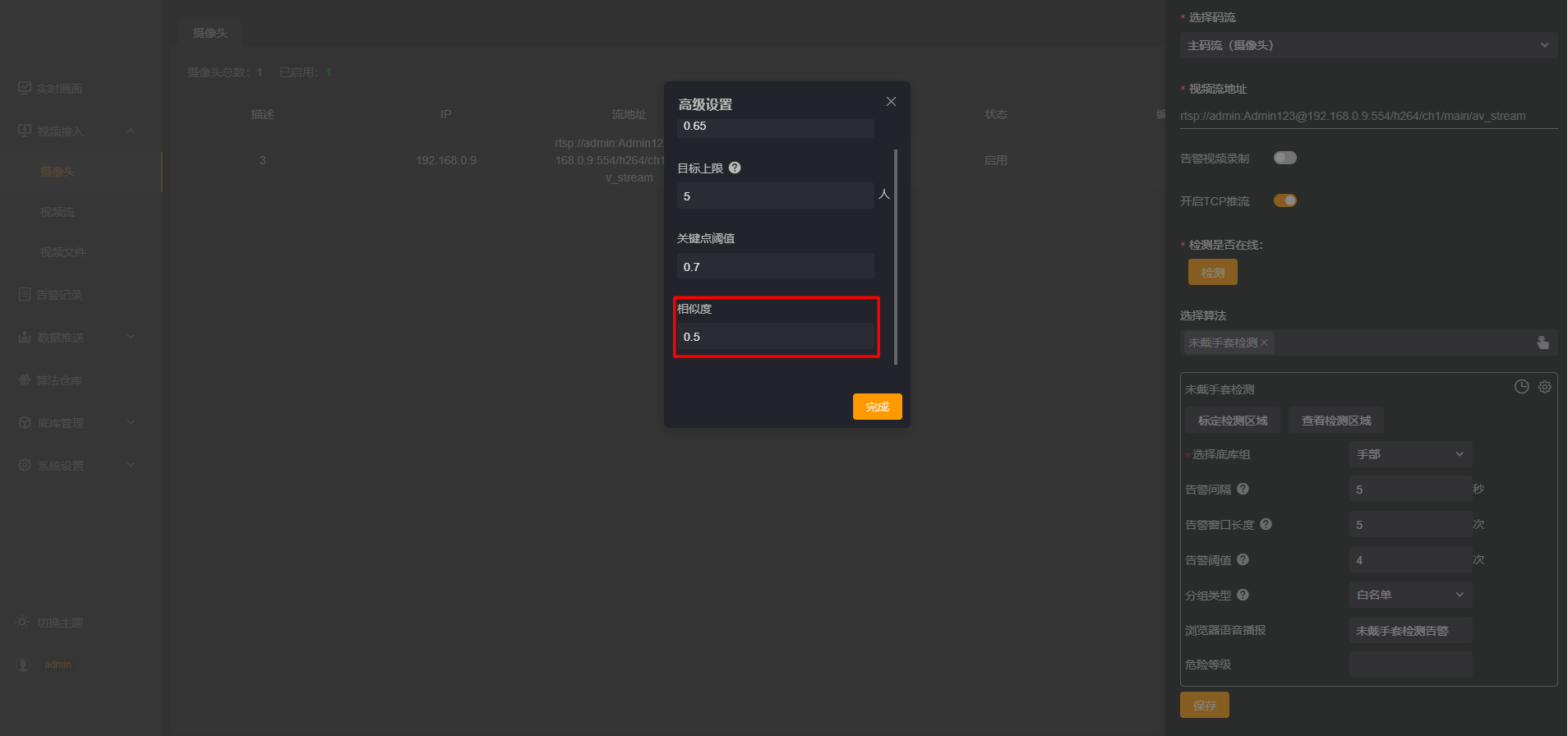

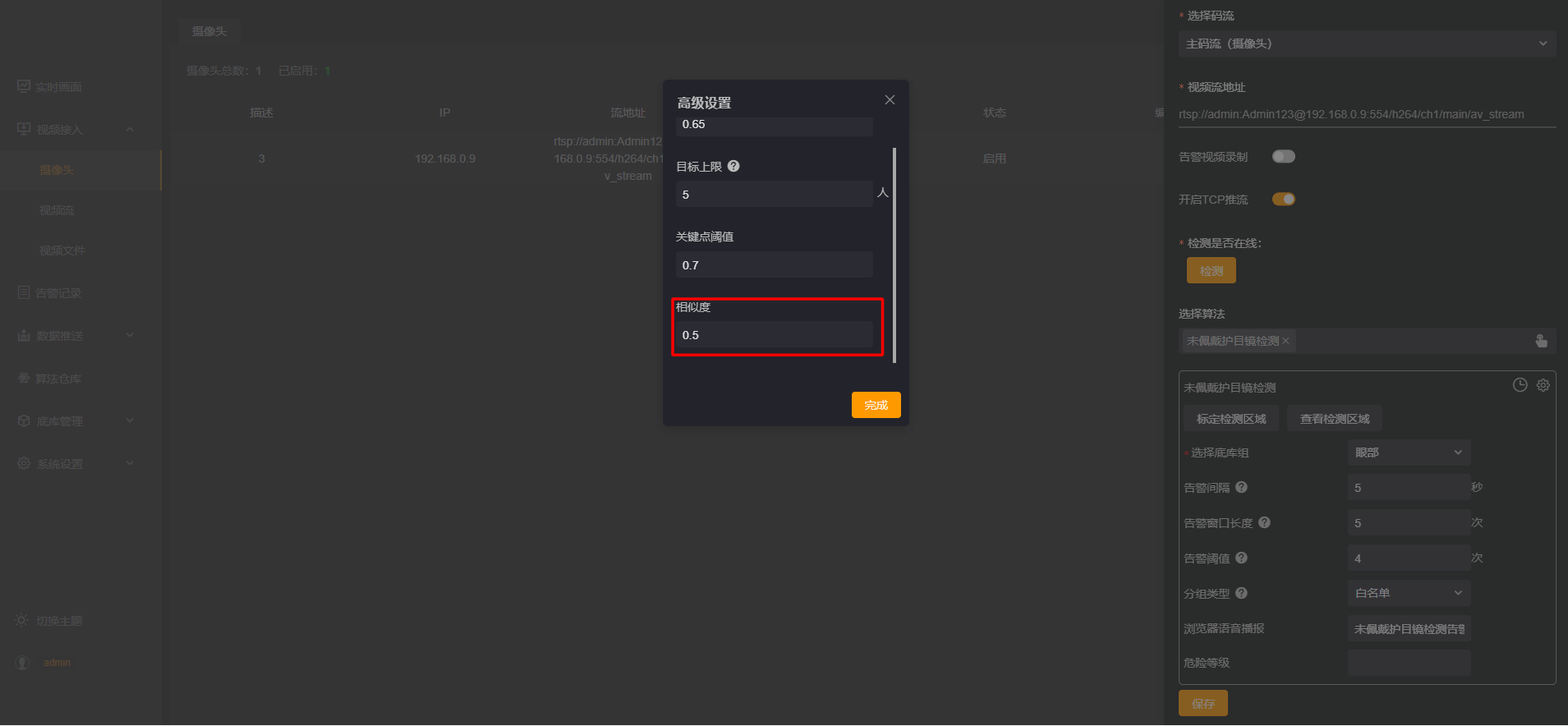

• 如果算法误报，请降低相似度。例如0.4。若依然误报，以0.1步长降低相似度。相似度下限建议0.3。

未穿救生衣检测

• 如果算法误将其他目标识别为人体，请提高人体检测置信度（关键点模型）。例如：0.75。若依然误报，以0.1步长逐步提高置信度。人体检测置信度（关键点模型）上限建议0.85。

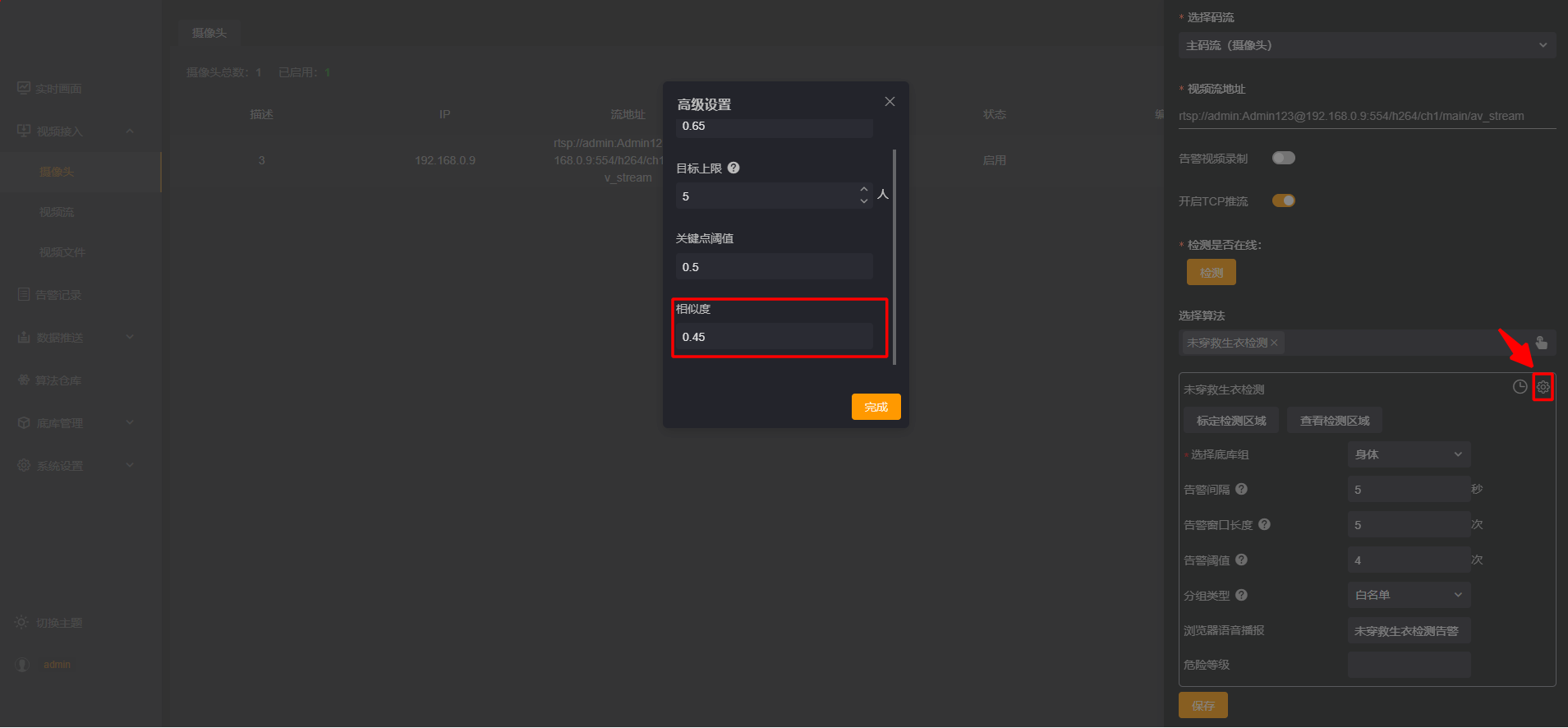

• 如果算法误报，请降低相似度。例如0.35。若依然误报，以0.1步长降低相似度。相似度下限建议0.25。

未戴手套检测

• 如果算法误将其他目标识别为人体，请提高人体检测置信度（关键点模型）。例如：0.75。若依然误报，以0.1步长逐步提高置信度。人体检测置信度（关键点模型）上限建议0.85。

• 如果算法误报，请降低相似度。例如0.35。若依然误报，以0.1步长降低相似度。相似度下限建议0.25。

未穿工装鞋检测

• 如果算法误将其他目标识别为人体，请提高人体检测置信度（关键点模型）。例如：0.75。若依然误报，以0.1步长逐步提高置信度。人体检测置信度（关键点模型）上限建议0.85。

• 如果算法误报，请降低相似度。例如0.4。若依然误报，以0.1步长降低相似度。相似度下限建议0.3。
