软件功能说明书Beta-5.0
关注公众号
原创
系统设置

系统运维

1. 系统状态

  • 系统状态显示设备状态，设备联网状态指示设备是否联网，服务状态指示微服务状态，队列状态指示队列内数据量*（该功能通常用于设备厂商调试设备时使用，请在专业工程师指导下进行操作）*。


2. 远程控制

1.上位机

远程方式选择上位机，IP地址填写上位机服务器IP地址，填写后端服务端口，心跳端口填写，端口号可自行定义，详情见上位机安装章节

57f4c685-d373-4151-8f57-5939f8b3c562.png 若上位机无法控制设备，请进入高级设置进行网络端口检测。若检测失败，请检查端口是否放开设置及软件冲突。 9046fb00-3b67-4fbd-bc5b-d1dde10cb075.png

2.远程隧道

该功能用于将局域网的盒子设备，通过一台公有云服务器，映射到公网。这样用户就可以通过电脑随时随地远程登录设备后台，而不局限于局域网环境登录，方便远程运维和异地管理。使用该功能之前，请准备好一台拥有公网ip地址的云服务器，如阿里云等，该云服务器起到中转数据的作用。云服务器推荐Ubuntu22.04操作系统（必须linux）。

操作步骤一：在设备页面上配置如下信息


配置项 详情
IP地址 云服务器的IP地址，如124.128.90.166
http服务端口 用户任意指定，如20000，需保证端口可用
mqtt端口 用户任意指定，如20001，需保证端口可用
websocket端口 用户任意指定，如20002，需保证端口可用
流媒体http服务端口 用户任意指定，如20003，需保证端口可用
流媒体视频播放端口 用户任意指定，如20004，需保证端口可用
远程隧道服务端口 固定37000，需保证端口可用，可在目的端口栏进行端口检测

操作步骤二：修改云服务器配置
百度网盘下载链接： https://pan.baidu.com/s/1qgXDghfMSoAP8O1D06Cs3g 提取码: 0000
根据您的云服务器操作系统，请按照以下对应步骤进行操作：

对于 Windows 系统：

使用工具：ks-tunnel-windows-amd64.zip

操作步骤：

将压缩包解压至目标目录，直接运行解压后的start.bat 程序，启动云服务器的远程隧道服务。

对于 Linux 系统：

使用工具：ks-tunnel-linux-amd64.zip

操作步骤：

将压缩包解压至目标目录，在命令行中，执行 bash start.sh 脚本，启动云服务器的远程隧道服务。

在云服务器上依次打开刚才在设备页面上配置的端口号，打开方法可参考请参考阿里云开放端口教程。配置完成后，点击【保存】按钮。

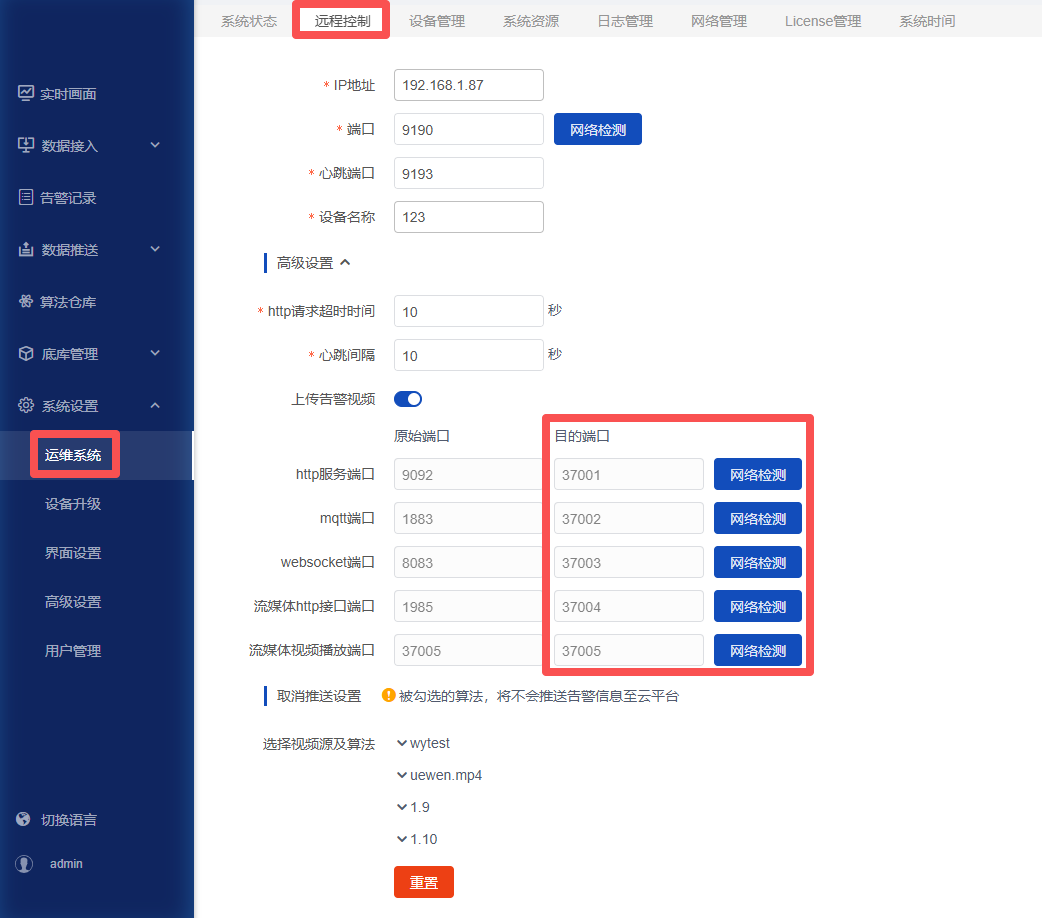

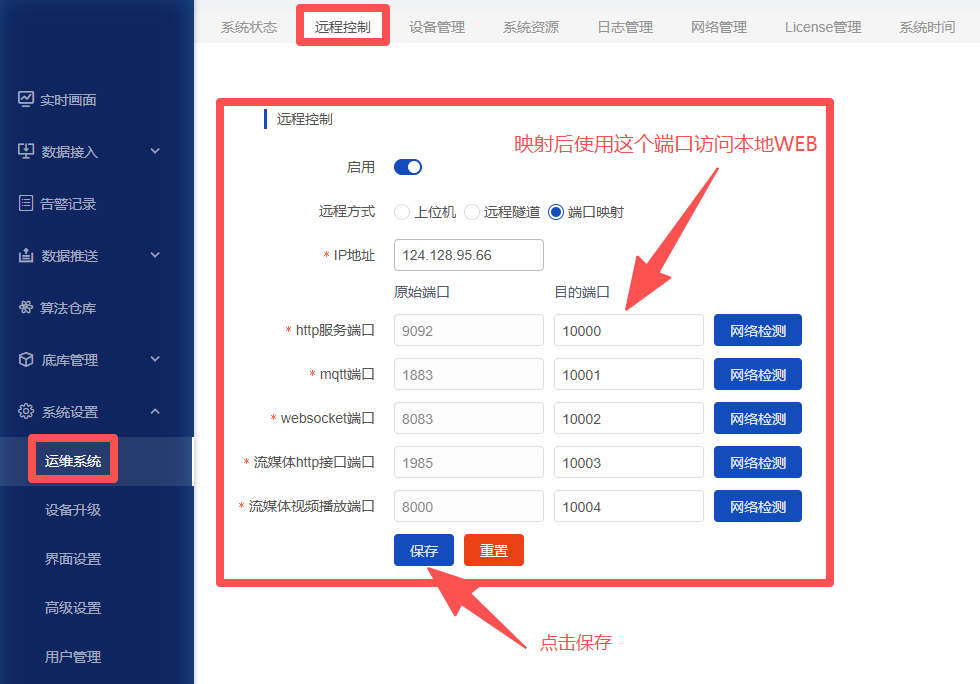

3.端口映射

该功能是开发者模式下的特殊功能，默认状态下不显示该页签。该功能主要解决生产网的盒子设备和办公网的网络隔离问题，只有较为大型的央国企项目才会用到。普通用户无需关注。

该功能用于确保在用户将盒子的ip、端口通过网络技术（如NAT技术）映射成其它的ip、端口之后，用户能通过映射之后的ip、端口正常访问盒子的页面。


注意：

  1. 如果只做端口映射（如NAT技术），但不在盒子页面上配置本功能，可能会达不到预期效果；如果只在盒子面配置本功能，但却不做端口映射（如NAT技术），一定达不到预期效果；同时做好端口映射（如NAT技术）以及在盒子页面配置本功能，才会达到预期效果。
  2. 如上图所示，原始端口为盒子上的端口，目的端口为用户映射的端口，一一对应。
  3. 目的端口默认与原始端口一致，用户可以根据自己需求将目的端口修改成其它值。

下面以TP-Link TL-WDR5620 路由器为例说明如何配置 NAT、DMZ来配合盒子实现公网访问
淘宝购买链接： https://item.taobao.com/item.htm?abbucket=13&id=832235831925&mi_id=0000D0EfRDfDDtPF9EuHXKDDErNQWTmW0JsImu0NM8l61M8&ns=1&priceTId=2147bfef17586054429652891e1148&skuId=5575895584714&spm=a21n57.1.hoverItem.9&utparam=%7B%22aplus_abtest%22%3A%2211a27492e560db61d5cbfd2a7ae11254%22%7D&xxc=taobaoSearch

NAT操作步骤：

  1. 用户通过路由器配置NAT按自己需求将盒子的端口映射成其他端口，如上图所示在盒子页面上“设备端口映射”标签下列出的所有端口都要做映射。
  • 选择应用管理 36ca803243191d6ce9c75d5a144954a4.png

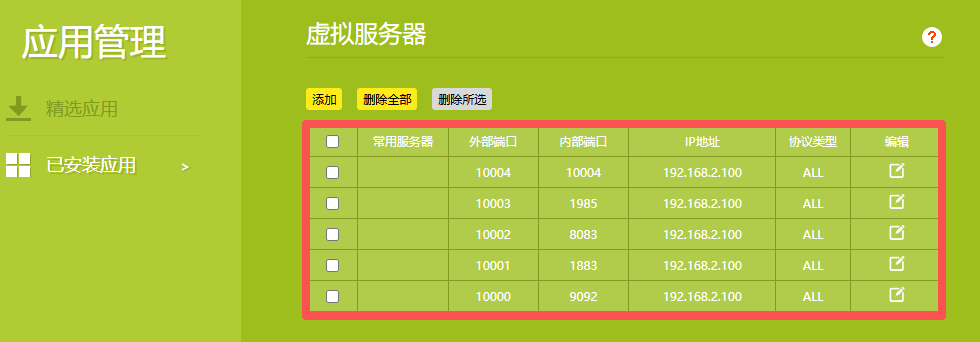

  • 选择虚拟服务器 b93fb11f9eb73f4a919e5f087c7703d0.png
  • 配置IP和端口映射


  1. 在盒子页面上，将“设备端口映射”标签下的目的端口改成在第一步里映射的端口，点击“保存”按钮生效。
  2. 如上图所示，在浏览器输入：http://映射之后的ip:映射之后的http服务端口，即可访问盒子的web页面。

DMZ操作步骤：

配置DMZ可以不需要在盒子上配置端口映射，完全放开盒子所有端口，达到外网访问盒子的目的

  • 选择DMZ主机 3ca4322129321d783abe6adfc1b2c815.png
  • 开启DMZ主机，配置盒子内网IP地址 0511d637563b6864a985cf43c60afb04.png

3. 设备管理

  • “设备管理”用于配置设备信息；设备ID为设备唯一标识（不可修改），可根据需要填写设备名称和设备描述。

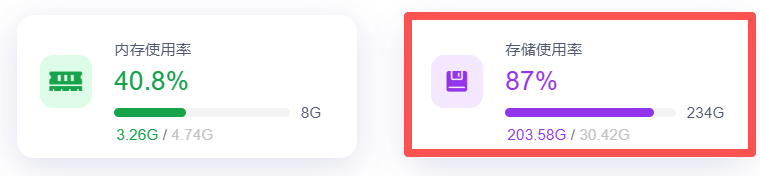

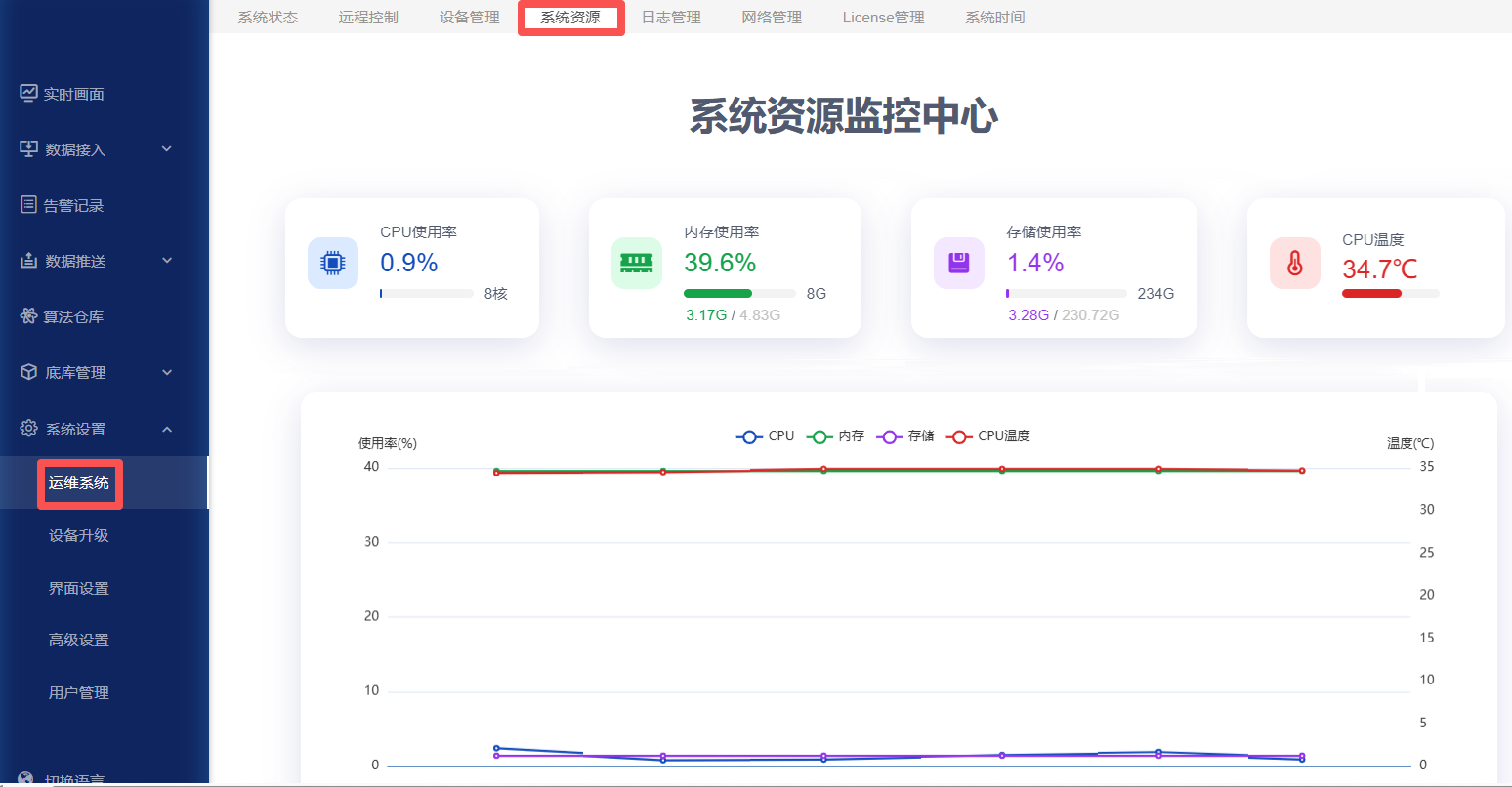

4. 系统资源

  • “系统资源”用于显示设备CPU、内存、存储空间使用情况。


  • 设备7*24小时工作，产生的告警数据占满存储空间后，会自动清除旧数据。


5. 日志管理

“日志管理”中通过点击【下载日志】按钮，下载日志至本地。


6. 网络管理

点击此处展开

一、网络系统说明

1.网口说明

非必要，不要开启设备的dhcp功能，如需开启，请确保设备连接的交换机或路由器具备dhcp功能，切记！

ks所有系列的设备都区分主网口与副网口，主网口一定存在且只有一个，副网口可能不存在也可能存在一个或者多个。在接入网络时，可以只接入主网口，也可以同时接入主网口与一个或者多个副网口，不能只接入副网口但不接入主网口。

晓知精灵设备型号与网口对应关系如下表所示：

设备型号 主网口 副网口
ks916-m2 LAN0 LAN1
ks968-m1 上网口 下网口
ks968-m2 ETH0 ETH1
ks988-m1 eno1 eno2

网口图

2.默认网络配置

设备在出厂时，主、副网口都会设置为默认ip地址，主网口以及副网口默认网络参数如下表所示：

默认网络参数主网口副网口
ipv4192.168.1.65192.168.2.65
子网掩码255.255.255.0255.255.255.0
默认网关192.168.1.1无
DNS8.8.8.8,114.114.114.114无
DHCP支持支持

用户可以通过网络设置中的”重置“按钮将指定的网口重置为默认参数。


3.关于ipv4与子网掩码

ipv4与子网掩码必须存在，并且一一对应，另外，主、副网口均支持同时设置多个ip地址，设置完成后，通过这些ip地址均可访问软件界面。


4.关于默认网关

主、副网口均可配置默认网关，但只能设置一个对接外网网口的默认网关，若多网口同时设置了默认网关，有可能会造成路由冲突，从而导致网络不可用。删除默认网关，清空默认网关IP，保存配置即可。


5.关于DNS

用户一般无需关注DNS的配置，使用默认值即可，但是如果要求设备通过域名访问某个ip地址，那么需要配置DNS，DNS可以设置多个。通常，在需要设备能访问互联网时要配置DNS。


6.关于DHCP

主、副网口均支持DHCP功能，开启DHCP之后，该网口的ipv4、子网掩码、默认网关等信息均会自动生成，且无法修改，可以通过以下途径找到已设置为DHCP的网口的ip地址：

  • 通过另一个网口的ip地址登录软件界面，在“网络设置”中查看ip地址。
  • 通过ks-tools工具找到ip地址（工具下载地址以及使用方法参考：https://bbs.aidrive-tech.com/column/11/2），但是这种方式仅适用于找到主网口的ip地址，不适用于副网口。

注意：

1. 在开启DHCP之前，请务必确保设备所连接的网络交换机或者路由器是支持DHCP功能的，否则会导致网口的ip地址丢失。

2. 在开启DHCP之前，请先记住另一网口的ip地址，以便于找回DHCP网口的ip地址。

3. 在开启DHCP之后，请第一时间找回DHCP网口的ip地址


7.关于路由设置

大部分场景下用户无需关心路由的设置，操作系统会根据当前网络设置自动生成路由规则。对于复杂的网络环境，用户可以通过增加、删除、修改路由规则达到想要的网络效果，但是这需要一定的网络知识基础，请在专业人士指导下使用。


二、典型组网案例

1.仅接入主网口，仅在内网使用

  • 将网线插入到设备的主网口，并为主网口配置合适的ipv4以及子网掩码。


2.同时接入主、副网口，一个访问内网，另一个访问互联网

  • 将主网口插上内网网线，副网口插上能访问互联网的网线（主、副网口哪个接内网哪个接互联网均可，看用户需求）
  • 为主网口设置合适的ipv4以及子网掩码。
  • 为副网口设置合适的ipv4以及子网掩码，同时为副网口设置合适的默认网关以及DNS。

image.png image.png

3.仅接入主网口，需要接入跨网段的摄像头或者其他外设

  • 将网线插入到设备的主网口，并为主网口配置合适的ipv4以及子网掩码。

  • 若仅通过一个网关便能访问到所有其它网段的摄像头或者外设，在主网口中设置合适的默认网关即可。


  • 若不同网段的摄像头或者外设需要通过不同的网关来访问，则需要为主网口额外配置路由规则。


4.同时接入主、副网口，主、副网口分别为不同的网段

  • 将主、副网口插上对应的网线.
  • 为主网口设置合适的ipv4以及子网掩码。
  • 为副网口设置合适的ipv4以及子网掩码。

image.png image.png

5.仅接入主网口，需要能访问互联网

  • 确保设备所连接的路由器/交换机是能够访问互联网的。
  • 将网线插入到设备的主网口，并为主网口配置合适的ipv4以及子网掩码。
  • 为主网口配置合适的默认网关，以及DNS。


6.仅接入主网口，并为主网口设置多个ip地址

  • 将网线插入到设备的主网口，并为主网口设置多个ip。



7. License管理

  • License管理用于系统鉴权管理，设备初始化时点击【获取】按钮，并将key发送至产品供应商获取License用于获取授权文件。


8. 系统时间

  • 系统时间用于系统时间管理，支持“手动校时”与“ntp校时”两种模式。手动校时模式下，点击【获取计算机时间】按钮可获取电脑当前时间，点击【修改】按钮可进行保存；ntp校时模式下，可以设置ntp服务器，点击【保存】即可基于ntp服务器定时自动校时，同时用户也可以点击【立即校正】立即校正一次。


设备升级

升级包下载地址
百度网盘链接: https://pan.baidu.com/s/14UL_nNlazgkkxwZ4RvtoAQ?pwd=0000
提取码：0000

1.升级方法

用户在做版本升级时，务必需要满足两个基本原则：

  • 升级版本必须一个一个版本的升级，不能跳跃式的升级。如设备版本号是5.0.0，那么基于此版本，只能下载5.0.1升级包导入升级，然后再下载5.0.2导入升级，以此类推
  • 升级包和算法包都需升级 ，升级包版本不可跳跃式升级，算法包需等待升级完成后导入最后一个版本。

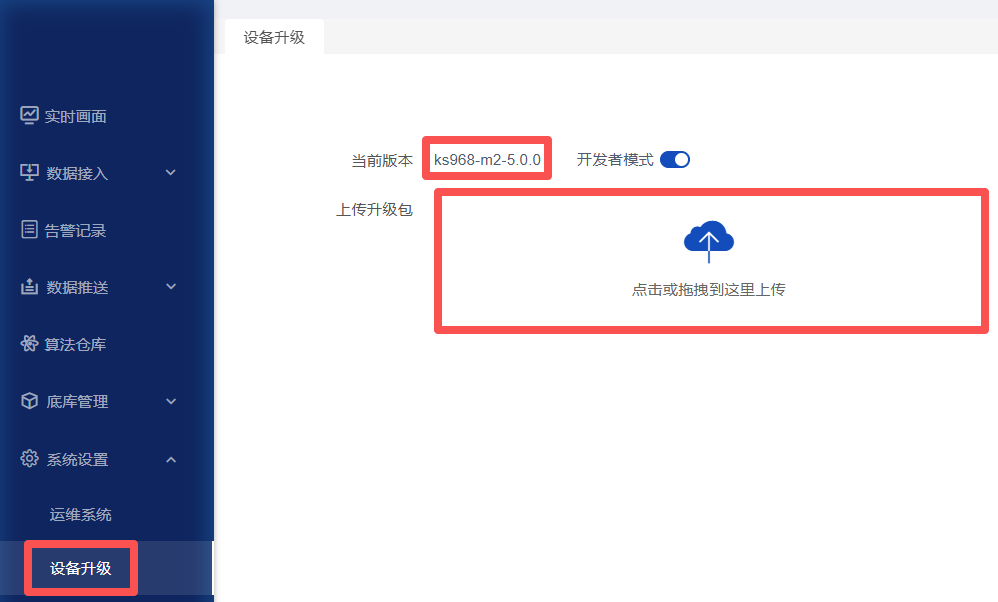

首先查询设备当前的型号和版本，在设备系统页面，在左侧边栏找到【系统设置】-【设备升级】，如下图：


【ks968-m2-5.0.0】，其中ks968-m2是设备型号，5.0.0是设备版本号，基于这两个信息，从网盘找到对应型号的最邻近的新软件包：

image.png 从文件夹中，找到v501-ks968-m2-upgrade.bin拖拽到设备系统页面的【上传升级包】处，即可开始升级，升级过程持续1~3分钟，设备会自动完成更新。

2.升级后导入相应版本的算法包生效

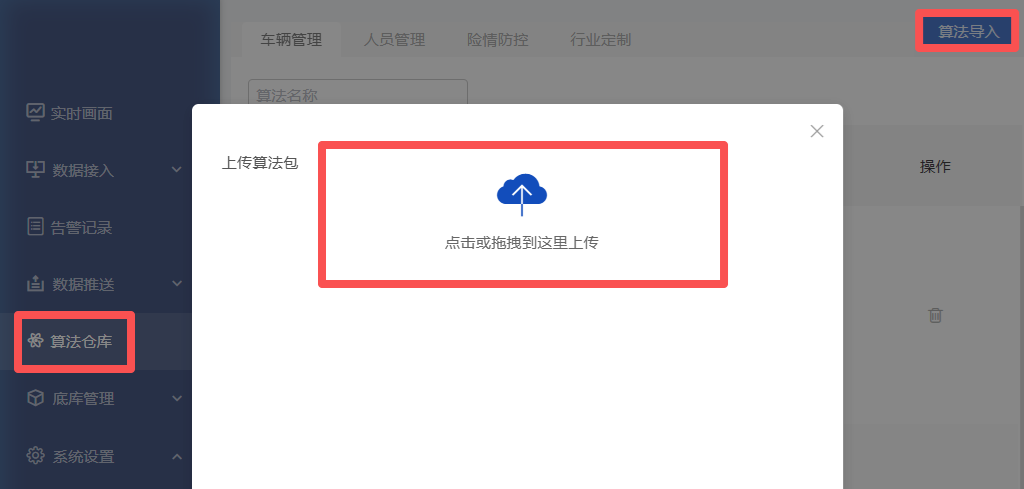

升级到目标版本后从【 算法仓库】-【算法导入】中上传相应版本的算法包bin文件，并从视频接入中重新绑定算法生效。


同样的，算法包也区分设备型号和版本，从网盘中下载对应的算法包即可。

百度网盘链接： https://pan.baidu.com/s/1nC2zZ_gLOjrYsZ3zrBpGeA?pwd=0000 提取码：0000

界面设置

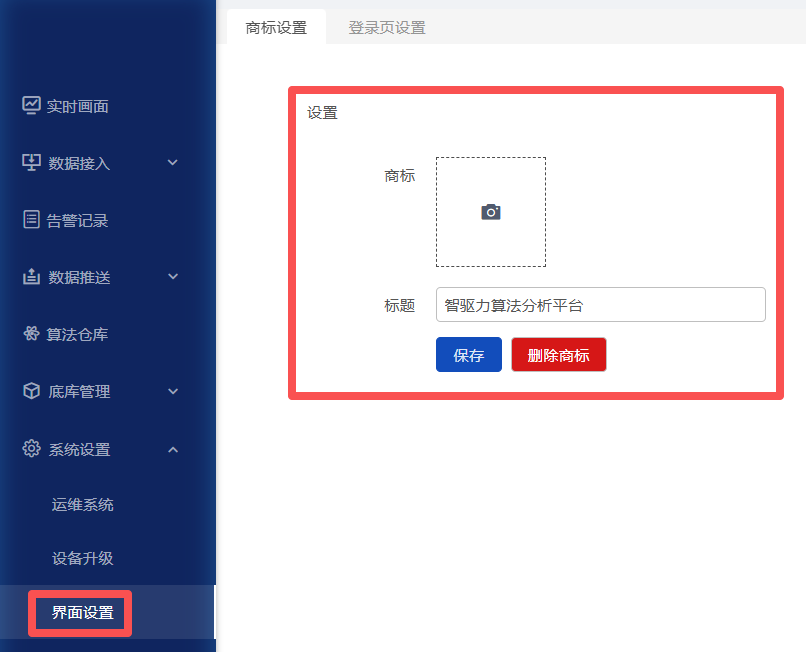

1.商标设置

  • 设置商标页面下可自定义系统商标、标题与简介信息；


  • 点击【上传区域】后选择合适的商标，填写标题、简介信息后点击【保存】完成修改；
  • 点击红色【删除商标】按钮完成删除操作。

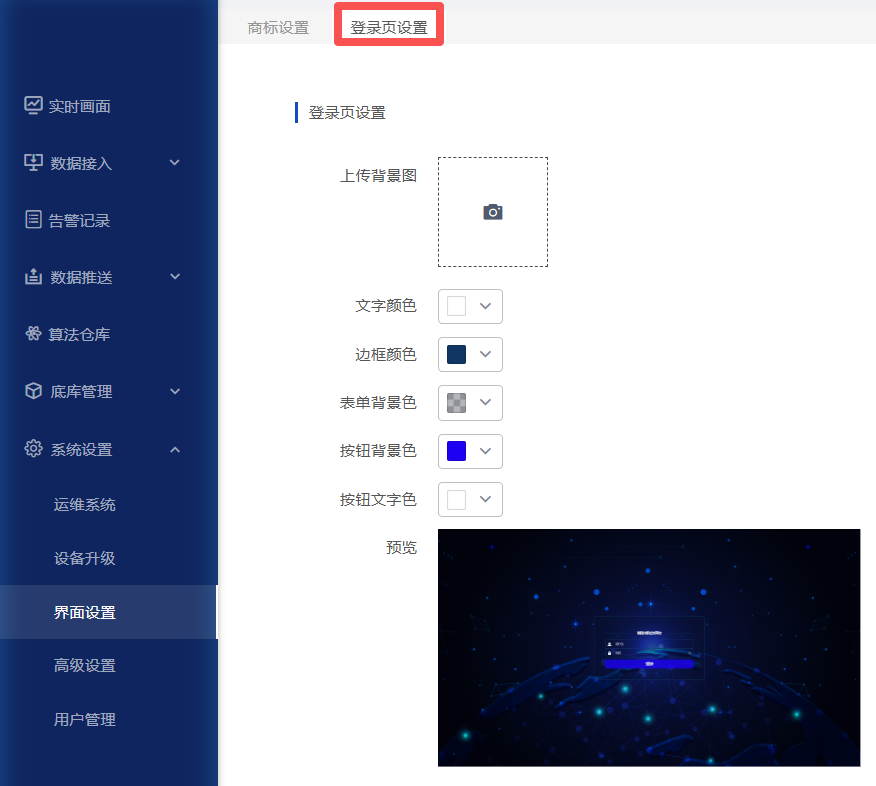

2.登录页设置

  • 设置登录页页面下可自定义背景图、文字与按钮颜色等；


高级设置

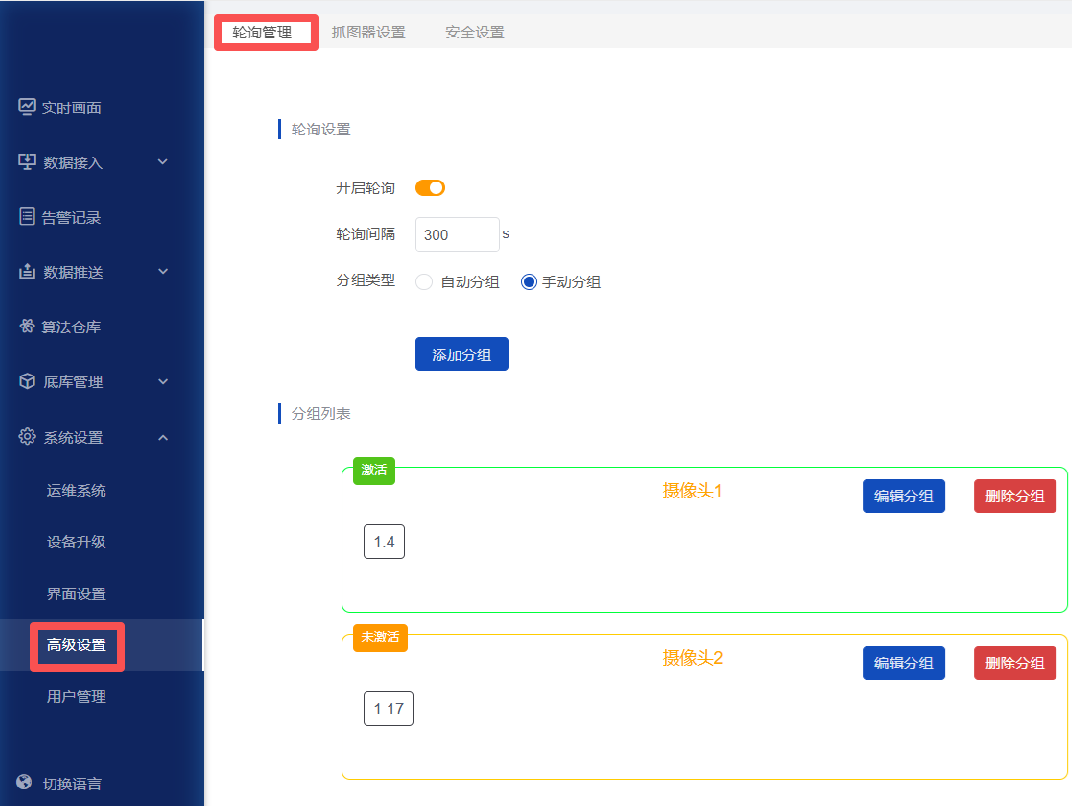

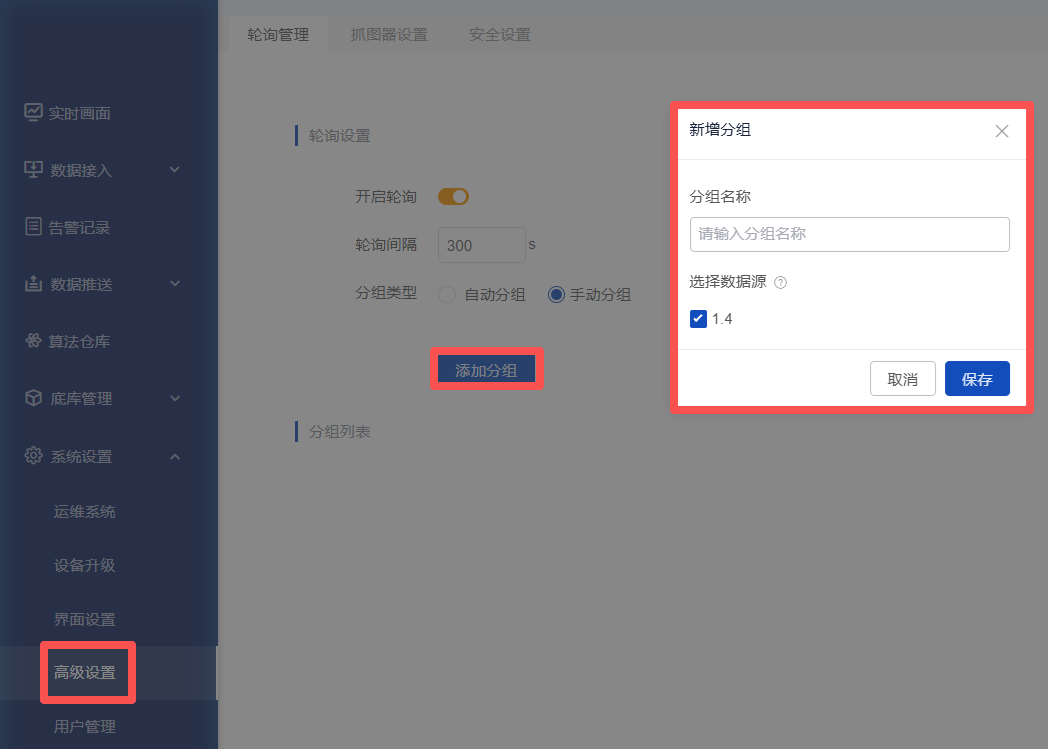

1. 轮询管理

  • 轮询管理指系统按照一定的时间间隔自动切换多个数据源列表进行AI分析。系统可自动划分数据源组也可以自定义配置需轮询的数据源组。

  • 首先需要开启轮询，并点击编辑分组，选择自动分组或手动分组。若选择自动分组，系统会根据每组个数自动进行分组并轮询。


  • 若选择手动分组，需点击添加分组并填写组名，并根据实际选择数据源。


  • 绿色外边框的表示当前时刻正在轮询的分组。

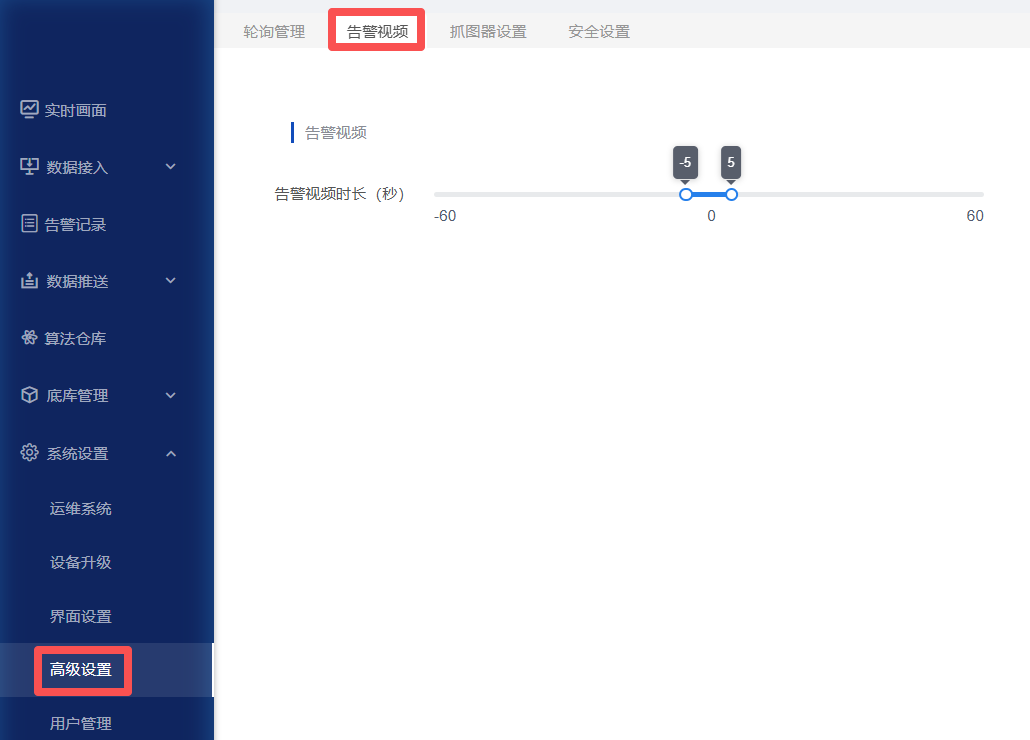

2. 告警视频

  • 点击【运维系统】下的【告警视频】，拖动告警视频时长刻度条，配置告警保存时长，如配置为[-5,5]表示保存告警发生时刻前60秒与后60秒视频。
  • 最长可支持120秒告警视频录制。 如非必要需保持默认告警时长[-5,5]秒


3. 抓图器设置

当出现如下抓图现象时：

  • 点击实时画面中的抓拍按钮，抓拍实时画面图像，若出现抓拍图像灰屏等异常，请尝试多次抓取或切换抓图器设置。 2989e420823ba76df827a47a85d886c.png

  • 绑定算法时，标定检测区域，获取图片超时，请尝试多次标定或切换抓图器设置

image.png 0101ede691ae907684bcb8a342450b1.png

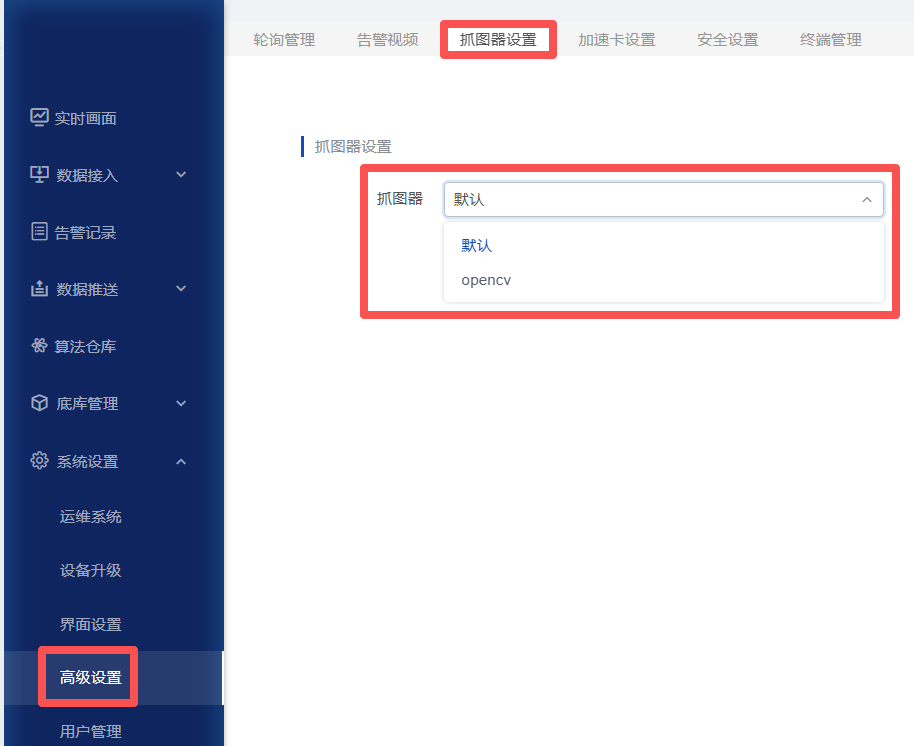

  • 抓图器切换设置


4. 加速卡设置

加速卡设置用于特殊场景，修改加速卡设置可能导致系统不可用！请联系运维人员并在专业人员指导下修改！

5. 安全设置

  • 安全设置包括登录锁定、登录验证码设置与免登录设置。登录锁定可设置尝试次数与锁定时间，如设置尝试5次，锁定1800秒，表示账号密码输错5次，系统锁定30分钟；设置登录验证码可增加安全校验；开启免登录，登录时无需输入账号、密码，直接进入系统。

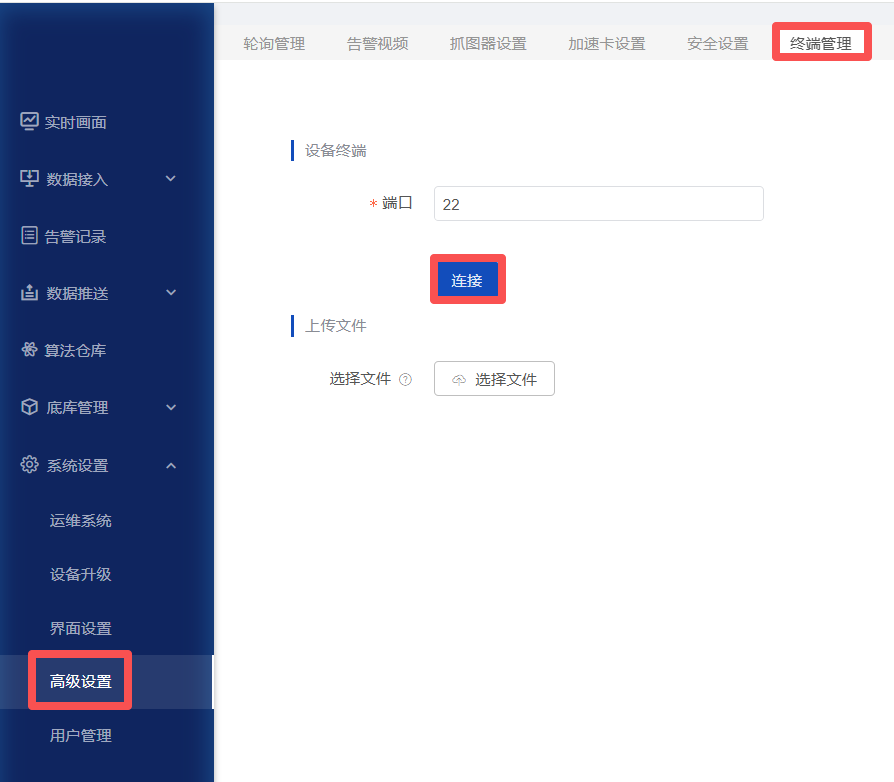

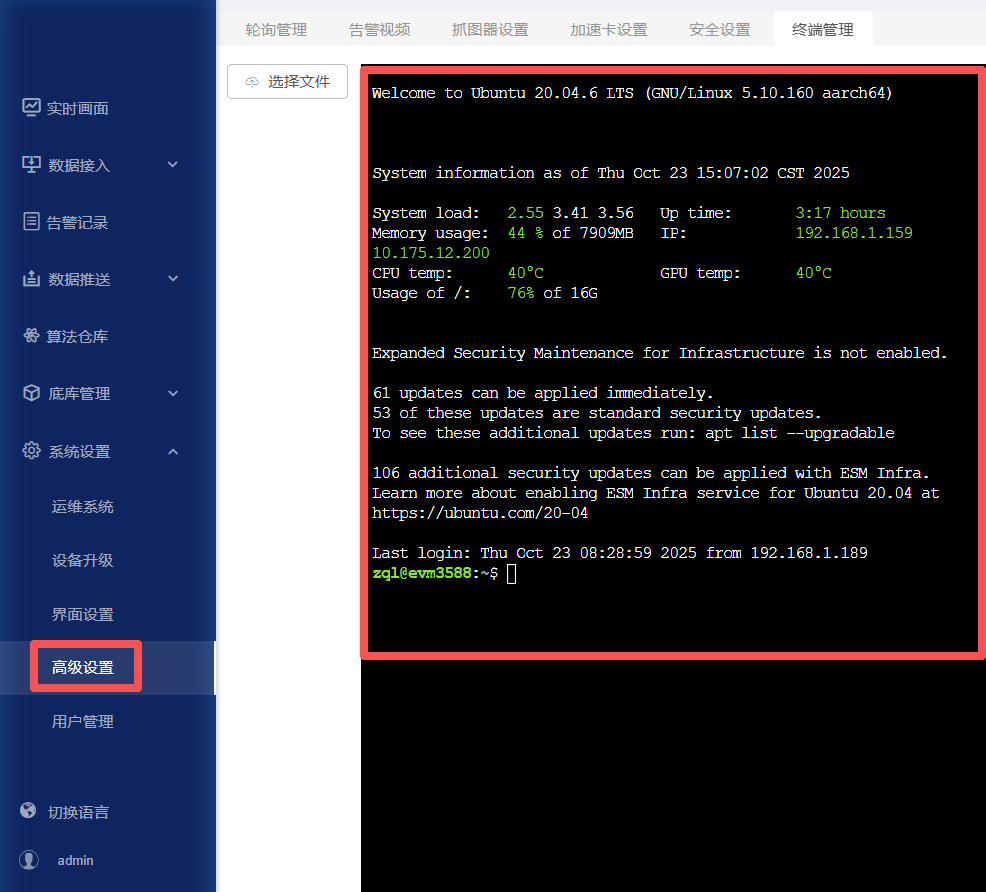

6. 终端管理

终端管理允许开发人员进入设备后台，执行操作命令。请在专业人员指导下修改，请勿执行删除系统代码或配置等操作，否则，可能导致设备不可用。

  • 点击【设备升级】，连续点击7次红色框内的设备版本，打开开发者模式。


  • 点击【高级设置】-【终端管理】，在设备终端点击【连接】。


  • 进入终端，可执行操作命令或上传文件。
